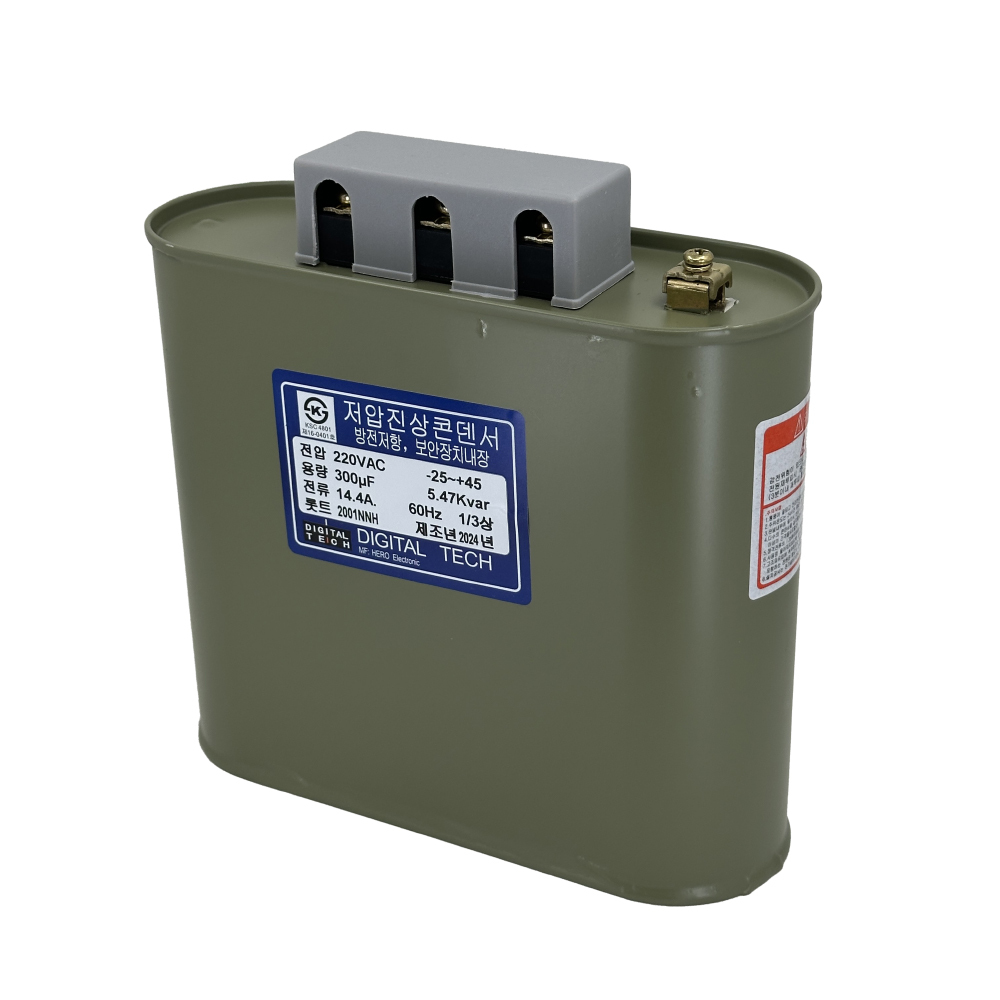

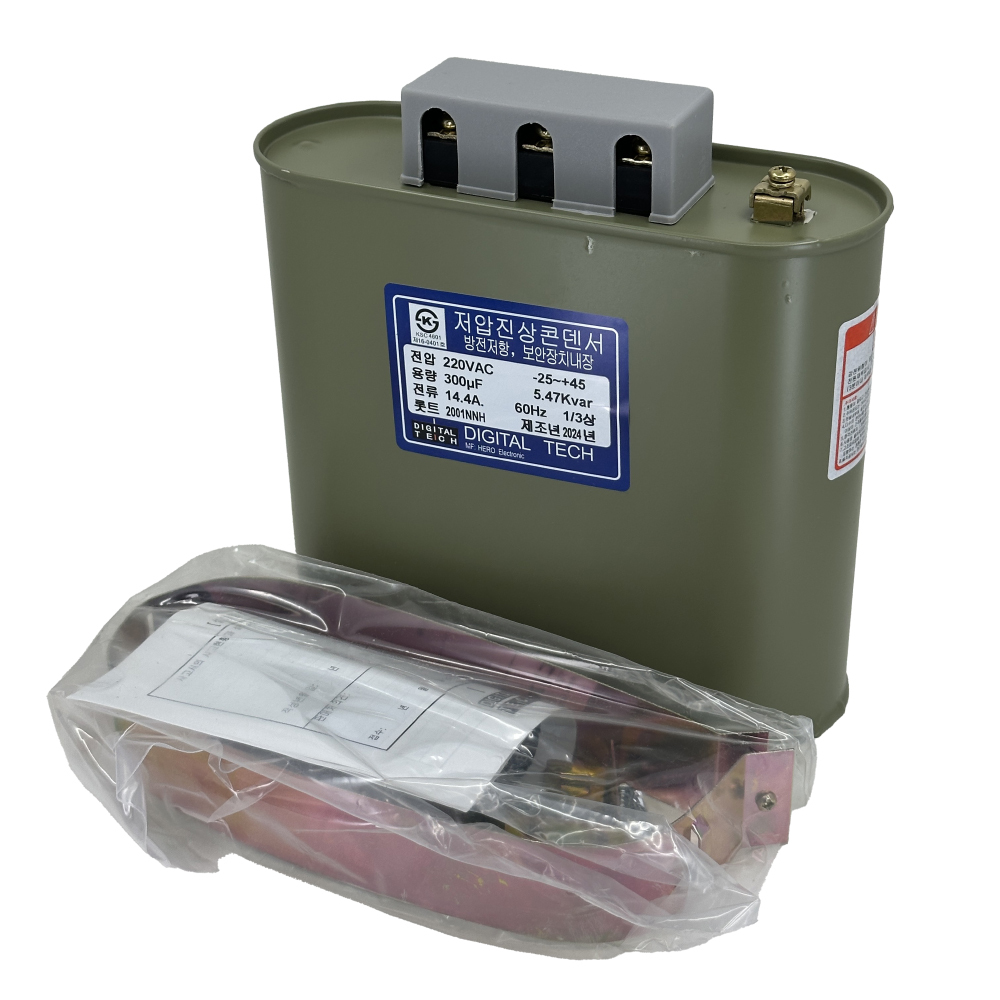

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 삼상 1상 3상 겸용 220V 300UF DLE-2B300S/T
📌 개요
DLE-2B300S/T 유입식 저압 진상 콘덴서는 220V 계통에서 역률을 개선하기 위해 사용하는 옥내용 전력용 커패시터입니다. 단상 및 삼상 겸용으로 설계되어 소형 배전반부터 소규모 설비의 역률 보상까지 폭넓게 적용 가능합니다. 자체 방전저항과 압력감지형 보안장치를 내장하여, 안전성과 유지보수 편의성을 동시에 고려한 제품입니다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 모델명 | DLE-2B300S/T |
| 정격 전압 | 220V AC (60Hz 계통용) |
| 정격 용량 | 300µF (저압 진상용) |
| 정격 전류 (단상 / 삼상) | 단상 24.9A, 삼상 14.4A |
| 외형 치수 | 폭 A 145mm, 높이 B 165mm (FIG 5 타입) |
| 정격 온도 범위 | 주위 온도 -25℃ ~ 45℃ (24시간 평균 35℃ 이하) |
| 최대 허용 과전압 | 정격의 110~130% (지속 시간 조건부 허용) |
| 최대 허용 과전류 | 정격 전류의 130% 이내 |
| 손실률 | 0.35% 이내 (20℃ 및 70℃, 정격 전압) |
| 내전압 시험 | 단자 상호간 정격×2.15 (10초), 단자-케이스간 3kVAC (1분) |
| 절연 저항 | 단자-케이스간 2,000MΩ 이상 |
| 보안 장치 | 압력감지 차단형 보안장치 내장, 방전저항 내장(3분 이내 75V 이하) |
| 함침제 | 콘덴서용 절연 오일 사용 (PCB 무함유) |
| 준용 규격 | KS C4801, JIS C4901, IEC 60831 해당 |
🏭 적용 분야
이 제품은 저압 배전 계통에서 역률 개선과 전력 손실 저감을 목적으로 폭넓게 사용될 수 있습니다.
- 공장 및 제조 설비의 모터 부하 역률 개선 및 계약 전력 절감용
- 소규모 빌딩, 상가의 저압 배전반 내 고정형 진상 콘덴서용
- 소형 자동 역률 조정기(APR) 패널 내 단상·삼상 겸용 보상용
- 충전기, 용접기 등 무효전력이 큰 설비의 국부 보상용
🔧 설치 시 주의사항
저압 진상 콘덴서는 구조가 단순하지만, 설치 품질에 따라 수명과 안전성이 크게 달라집니다. 다음 사항을 우선적으로 고려하는 것이 권장됩니다.
-
설치 환경 관리
본 제품은 옥내용 전용이므로 비·습기·침수 가능성이 있는 장소는 피해야 합니다. 염분, 부식성 가스, 금속 분진, 강한 진동, 직사광선이 있는 환경에서도 열화가 빨라지므로 별도의 차폐가 필요합니다.
-
온도와 발열 기기 이격
주위 온도는 -25℃~45℃ 범위 내에서 사용해야 하며, 변압기·저항기 등 발열체 인접 설치는 지양됩니다. 불가피한 경우 열 차폐판 또는 강제 환기를 통해 온도 상승을 억제하는 것이 바람직합니다.
-
전선 굵기 및 결선 품질
접속 전선은 연선을 사용하고, 정격 전류의 1.35배 이상을 고려한 굵기를 선정해야 합니다. 단자 볼트는 과도하게 조이거나 느슨하지 않도록 토크를 관리하여 단락 및 접촉 불량을 예방하는 것이 중요합니다.
-
보안 장치 동작 공간 확보
상부 또는 전·후면 팽창에 의해 작동하는 압력식 보안장치가 내장되어 있습니다. 내부 사고 시 팽창 공간 확보를 위해 콘덴서 주변에 약 50mm 이상의 여유 공간을 두는 구성이 권장됩니다.
-
접지 및 안전 커버
콘덴서 몸체는 세워서 설치하고 반드시 접지선을 접속해야 합니다. 단자부에는 절연 커버를 사용하여 이물질 침입과 우발적인 접촉을 차단하는 것이 안전 확보에 중요합니다.
🛠️ 유지보수 가이드
안정적인 역률 유지와 수명 연장을 위해 정기 점검이 필요합니다.
-
전기적 상태 점검
운전 중에는 선로 전류와 역률을 주기적으로 확인하고, 정격 전류 대비 130%를 초과하지 않는지 확인해야 합니다. 전압이 정격 이상으로 계속 인가될 경우 상위 정격 제품 검토가 필요합니다.
-
외관 및 온도 체크
콘덴서 외관의 팽창, 절연유 누유, 이상 소음이 없는지 정기적으로 확인해야 합니다. 표면 온도가 주변보다 25℃ 이상 높다면 내부 이상 가능성이 있으므로 예비품과 교체하는 것이 안전합니다.
-
고장 판정 및 교체 기준
선로 전류 불평형률이 108%를 넘거나, 누전이 발생한 경우 즉시 고장으로 판정해야 합니다. 이 경우 해당 콘덴서는 철거 또는 교체가 필요하며, 패널 내 다른 콘덴서의 상태도 함께 점검하는 것이 바람직합니다.
✅ 결론 및 추천
DLE-2B300S/T 220V 300µF 유입식 저압 진상 콘덴서는 옥내용 소·중규모 설비의 역률 개선에 적합한 모델입니다. 단상·삼상 겸용 구조와 내장 보안장치, 방전저항 등으로 설치와 운용 편의성이 우수합니다.
기존 배전반의 역률 개선이 필요하거나, 고정형 보상용 저압 콘덴서를 찾는 경우 우선 검토할 만한 제품입니다. 정격 조건을 준수하고 주변 온도 및 고조파 환경을 적절히 관리한다면, 안정적인 장기 운전이 기대되는 구성이며, 동일 시리즈 내 다른 용량과 조합하여 단계적 보상 시스템을 구성하기에도 적합합니다.
