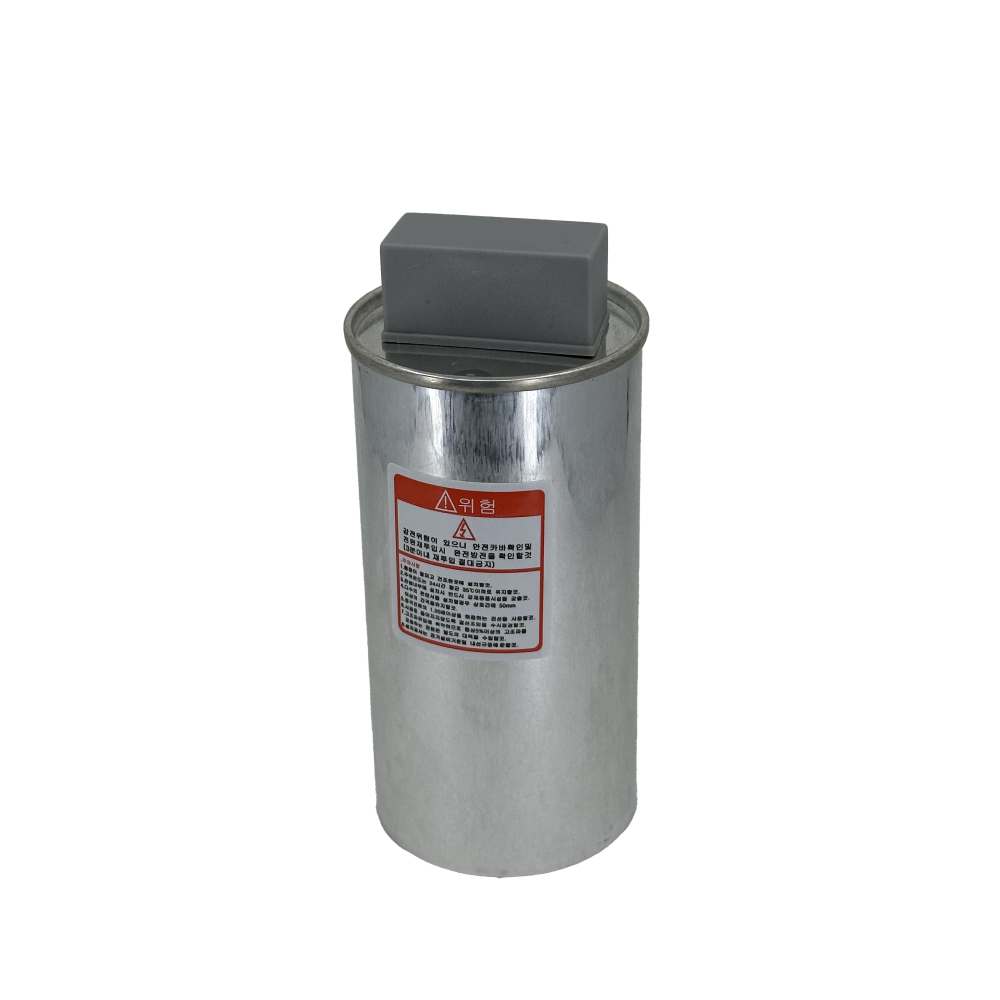

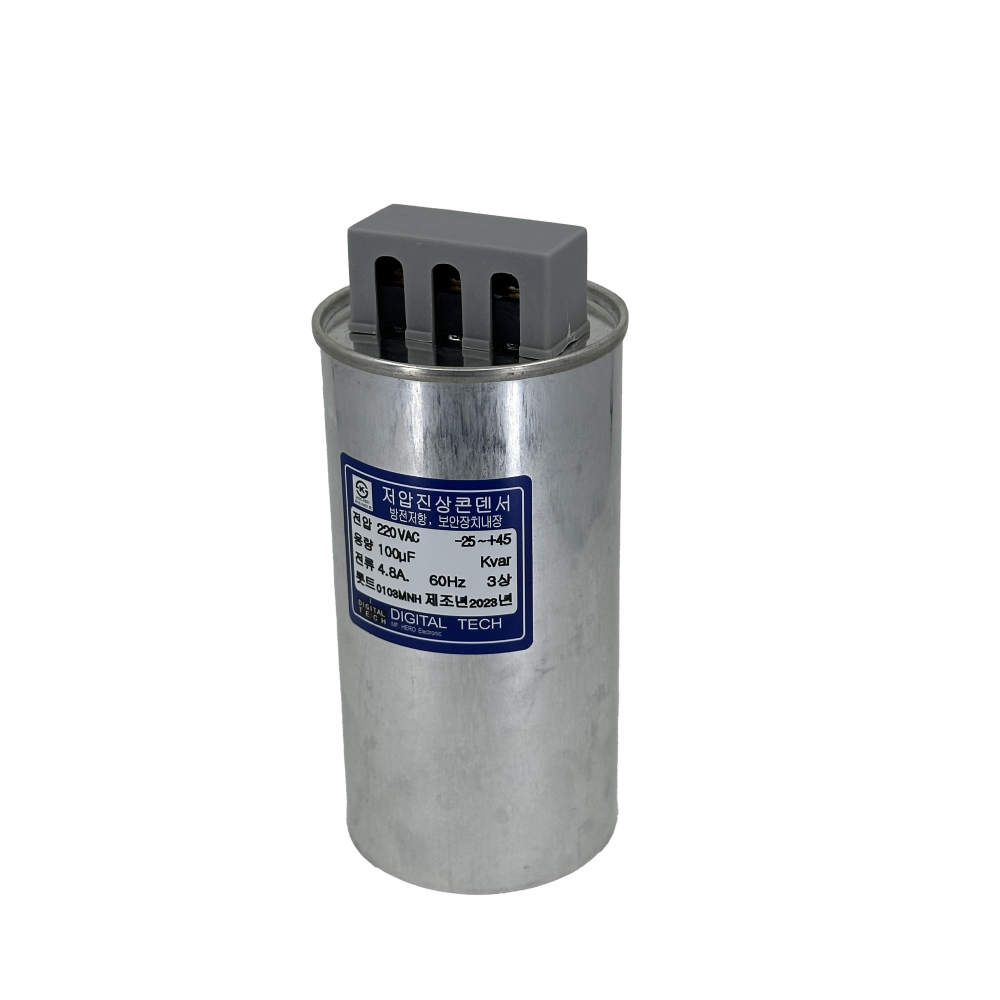

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 1상 220V 100UF DLE-2B100S

📌 개요

유입식 저압 진상 콘덴서 커패시터 옥내용 단상 1상 220V 100UF DLE-2B100S는 저압 배전 환경에서 역률 개선을 목적으로 사용하는 옥내용 진상 콘덴서이다.

유입식 구조는 절연유(PCB 미포함)를 함침하여 내부 소자의 절연과 열 관리를 돕는 방식이다. 현장에서는 부하와 병렬로 접속하여 무효전력을 보상하는 용도로 적용된다.

⚙️ 주요 사양

항목	사양
카테고리	콘덴서 커패시터>저압 진상 콘덴서
모델명	DLE-2B100S
정격전압	220V
정격용량	100µF
상 구성	단상(1Φ)
정격전류(단상)	8.3A
치수(mm)	A 85, B 105

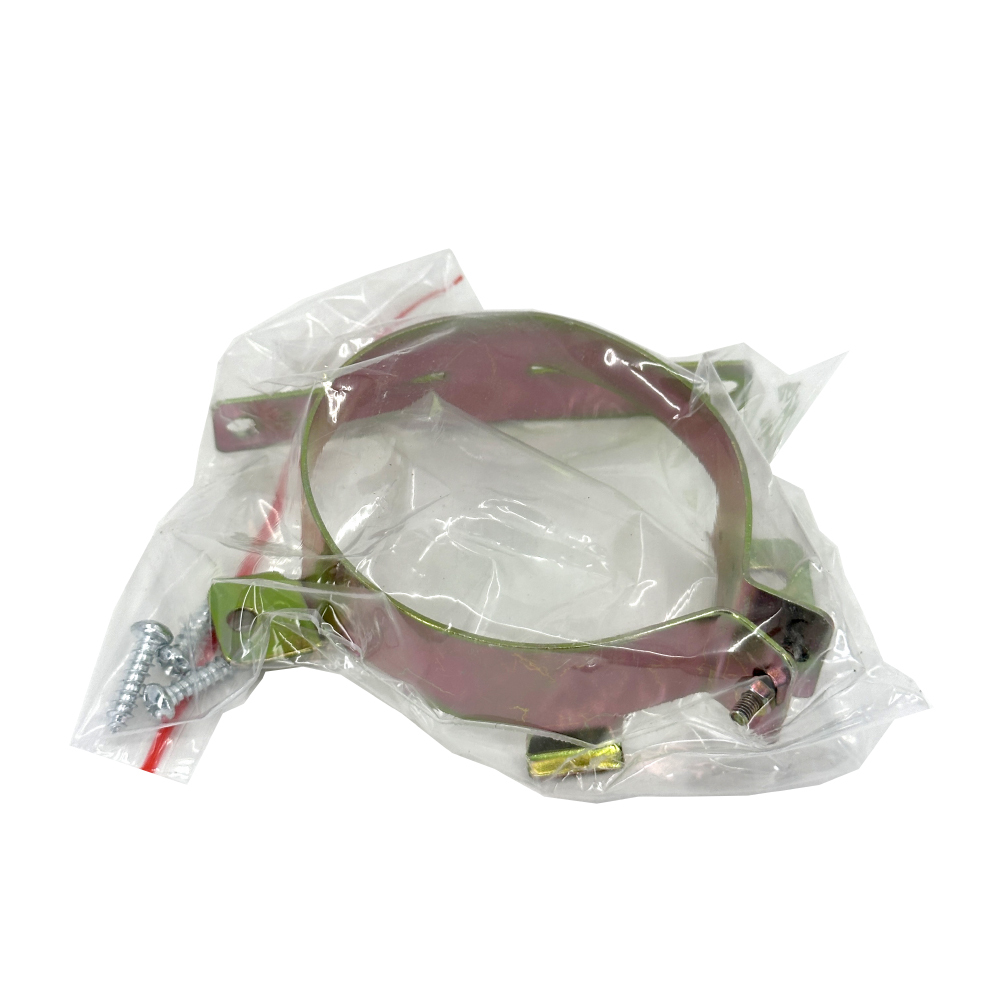

구성품	본품, 취부구 밴드, 고정볼트
보호 기능	압력감지 차단형 보안장치, 방전저항 내장
준용 규격	KS C4801, IEC 60831 등
상세 성능 지표	상세 사양 문의 필요

🏭 적용 분야

진상 콘덴서는 역률(유효전력 대비 피상전력의 비)을 개선하여 설비 전류를 낮추고, 설비 여유도를 확보하는 데 사용된다.

• 단상 유도성 부하가 많은 설비의 역률 개선
• 분전반 내 개별 보상 또는 소형 뱅크 구성
• 부하 전류 저감을 통한 배선 발열 및 손실 저감
• 전력요금 체계에서 역률 패널티 관리 목적

🔧 설치 시 주의사항

콘덴서는 과전압, 고조파, 열 환경에 민감하다. 설치 전 계통 조건 확인이 중요하다.

1. 옥내 전용 조건을 준수하고, 습기 및 침수 우려 구역을 회피한다.
2. 주위온도는 영하 25도부터 영상 45도 범위 내로 관리한다.
3. 정격전류 기준으로 전선 굵기는 여유율을 반영하여 선정한다.
4. 단자부는 절연커버로 보호하고, 도전성 분진 접근을 차단한다.
5. 안전장치 팽창 공간을 고려하여 상부 여유 공간을 확보한다.

🛠️ 유지보수 가이드

유지보수는 외관 점검과 전기적 징후 확인 중심으로 구성된다. 이상 징후는 즉시 분리 후 원인 분석이 필요하다.

첫째, 팽창, 누유, 이음, 이취 등 외관 변화를 정기 점검한다. 절연유 누출은 즉시 교체 판단 항목이다.

둘째, 표면온도가 주변 대비 과도하게 상승하는지 확인한다. 주변 대비 25도 이상 상승 시 이상 상태로 판단한다.

셋째, 전류가 명판 정격과 큰 차이를 보이거나 불평형이 증가하면 회로 조건과 고조파 유입 여부를 점검한다.

✅ 결론 및 추천

DLE-2B100S는 220V 단상 저압 계통에서 역률 개선 목적에 적합한 유입식 진상 콘덴서이다.

선정 및 적용 시 핵심은 다음 3가지이다. 첫째, 전압 여유와 과전압 조건을 함께 검토한다.

둘째, 고조파 환경에서는 공진 및 과전류 가능성을 점검한다. 셋째, 옥내 온도와 방열 공간을 확보하여 수명 저하 요인을 줄인다.
