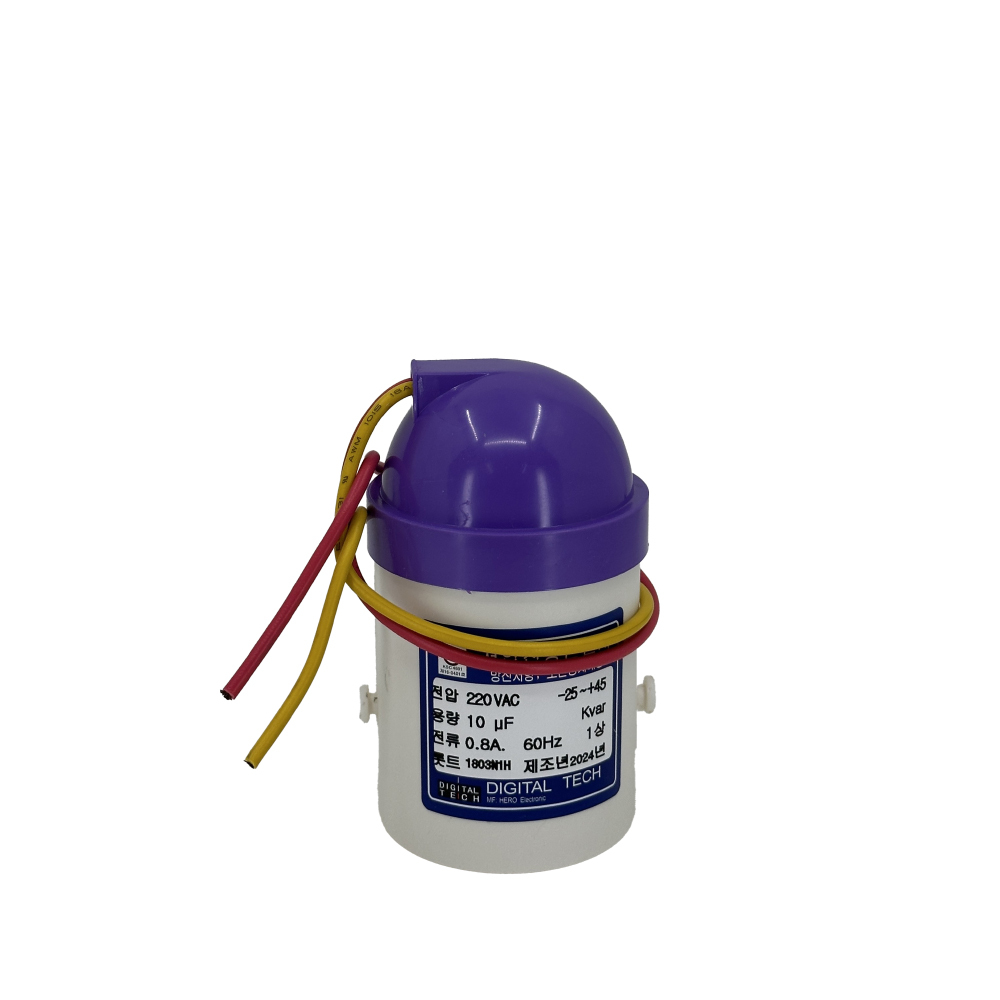

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 1상 220V 10UF DLE-2B10S

DTJ220V_10UF DLE-2B10S 구매 전 필독

📌 개요

DLE-2B10S는 옥내용 단상 220V 계통에서 역률을 개선하기 위한 유입식 저압 진상 콘덴서(병렬 보상용 커패시터)이다.

역률이 낮은 유도성 부하에서 무효전력을 줄여 배선 전류를 낮추는 데 목적이 있으며, 과전류·내압 사고 시 2차 피해를 줄이기 위한 보안장치(압력감지 차단형) 구조를 채택한 점이 특징이다.

이런 분께 필요한 제품입니다

1) 단상 220V 모터 설비에서 역률이 낮아 차단기 트립이 잦거나 배선 발열이 커진 경우에 적용이 필요하다.

2) 소형 설비(펌프, 송풍기, 컴프레서 보조부하 등) 증설 후 전류 여유가 부족해져 배전반 용량 최적화가 필요한 상황에 적합하다.

3) 역률 개선을 통해 설비 전력손실을 줄이고, 전원 품질(전압 강하 체감)을 완화하려는 유지관리 목적에 유용하다.

⚙️ 주요 사양

항목	사양
카테고리	콘덴서 커패시터>저압 진상 콘덴서
모델명	DLE-2B10S
정격전압	220V
정격용량	10µF
정격전류(명판 기준)	0.83A
구조	유입식(절연유 함침), 옥내 설치용
방전저항	내장(전원 개방 후 잔류전압 3분 이내 75V 이하)
보안장치	압력감지 차단형 내장
준용 규격	KS C4801, JIS C4901, IEC 60831
치수(mm)	A 53 / B 81 / C 70 / D 95
기본 구성품	본품, 취부구 밴드, 고정볼트

🏭 적용 분야

진상 콘덴서는 부하와 병렬로 접속하여, 전류 위상을 보정하는 방식으로 역률을 개선한다.

• 단상 220V 유도성 부하(모터, 펌프, 송풍기 등) 보상
• 소형 배전반의 전류 여유 확보 및 배선 발열 완화 목적
• 역률 개선으로 전력 손실 저감이 필요한 현장
• 기존 설비에 소용량 보상 단계를 추가하려는 경우

🔧 설치 시 주의사항

진상 콘덴서는 고조파와 과전압에 민감하므로, 설치 전 계통 조건 확인이 필요하다.

1. 설치 장소는 옥내 전용이며, 습기·침수 우려 구간은 피하는 것이 권장된다.
2. 주위온도는 영하 25도~영상 45도 범위, 24시간 평균 35도 이하 조건을 만족해야 한다.
3. 단자부는 절연커버로 보호하고, 금속분진 등 도전성 오염원이 접근하지 않도록 한다.
4. 내부 사고 시 팽창 공간이 필요하므로 상하 또는 전후면에 약 50mm 이상 여유 공간을 확보한다.
5. 고조파 유입 환경에서는 수명이 급감할 수 있으므로, 통상 전류 고조파 5% 이하 조건을 전제로 적용한다. 고조파가 우려되면 직렬 리액터 등 주변기기와 공진 가능성 검토가 필요하다.

이 제품을 선택해야 하는 이유

첫째, KS C4801 및 IEC 60831 준용으로 저압 진상용 콘덴서의 기본 신뢰 요소를 갖추었다.

둘째, 내압 사고 시 케이스 파열을 줄이기 위한 압력감지 차단형 보안장치 구조가 포함되어 2차 피해 리스크를 낮추는 방향이다.

셋째, 방전저항 내장으로 전원 개방 후 잔류전압을 관리하도록 설계되어, 점검·교체 작업의 안전성을 높이는 데 도움이 된다.

🛠️ 유지보수 가이드

1) 외관 점검에서 팽창, 누유, 이상 소음이 확인되면 즉시 철거 또는 교체 판단이 필요하다.

2) 운전 중 표면온도가 주위온도 대비 25°C 이상 높게 지속되면 과전류·과전압·고조파 유입 여부 점검이 권장된다.

3) 전원 차단 후에도 잔류전압이 남을 수 있으므로, 작업 전 최소 5분 이상 대기하고 단자 전압을 확인한 뒤 취급하는 것이 안전하다.

✅ 결론 및 추천

DLE-2B10S는 단상 220V 소형 유도성 부하에서 역률 개선을 목표로 할 때 선택하기 쉬운 규격의 유입식 저압 진상 콘덴서이다.

구매 전에는 현장 전압 변동, 고조파 수준, 개폐 빈도를 먼저 확인하는 것이 중요하며, 조건이 불리하면 상위 정격 또는 리액터 병용 구성이 필요할 수 있다.

핵심 요약은 다음과 같다. 첫째, 220V 단상 계통 보상용으로 목적이 명확하다. 둘째, 10µF·0.83A 수준의 소용량 보상 단계로 적용 부담이 낮다. 셋째, KS/IEC 준용과 보안장치·방전저항 내장으로 안전 측면의 기본기를 갖춘 구성이다.
