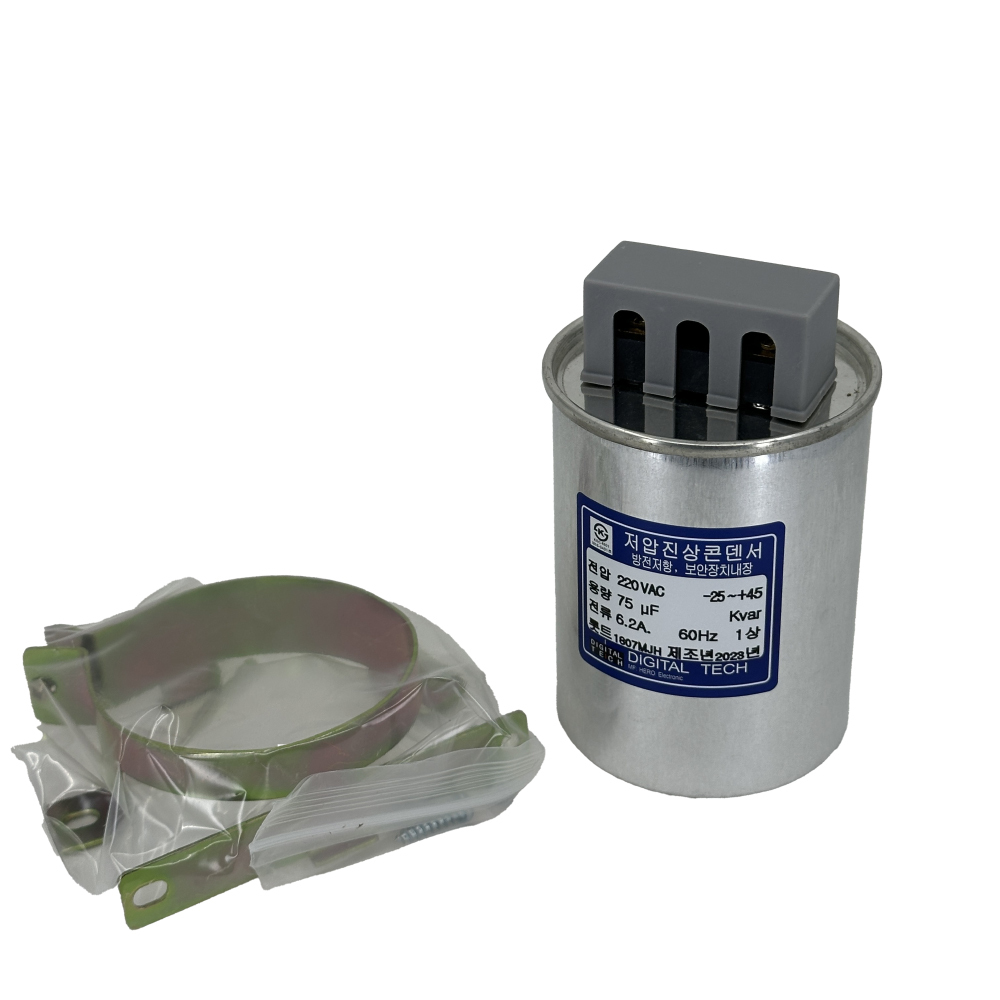

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 1상 220V 75UF DLE-2B75S
📌 개요
유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 1상 220V 75UF DLE-2B75S는 저압 단상 회로에서 역률을 보정하기 위한 옥내용 진상 콘덴서이다.
진상 콘덴서(Shunt capacitor)는 부하와 병렬로 접속하여 무효전력을 보상하고, 배전 손실과 설비 여유를 개선하는 방식으로 운용된다.
본 모델은 유입식 구조와 보안장치 적용을 전제로 하며, 현장에서는 분전반 또는 전용 콘덴서 박스에 설치되는 구성이 일반적이다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 카테고리 | 콘덴서 커패시터>저압 진상 콘덴서 |
| 모델명 | DLE-2B75S |
| 정격전압 | 220V |
| 정격용량 | 75µF |
| 정격전류(단상 1Φ) | 6.2A |
| 치수(mm) | A 8.5, B 105 |
| 설치 환경 | 옥내 전용 |
| 보안장치 | 압력감지 차단형 내장(상세 사양 문의 필요) |
| 내장 방전저항 | 개방 후 3분 이내 75V 이하(상세 사양 문의 필요) |
| 준용 규격 | KS C4801, IEC 60831(상세 사양 문의 필요) |
🏭 적용 분야
저압 역률 저하가 발생하는 단상 부하에서 무효전력 보상을 목적으로 적용된다.
- 단상 유도전동기 부하의 역률 개선 및 전류 저감
- 분전반 내 역률 보정용 개별 콘덴서 구성
- 소형 설비 라인의 전력손실 경감 및 설비 여유 확보
- 자동역률조정기 연동 전 단계의 기본 보정 소자
🔧 설치 시 주의사항
콘덴서는 과전압, 고조파, 열에 민감하므로 설치 조건 검토가 중요하다.
- 옥내 전용 조건 준수 및 습기, 침수, 염분 환경 회피가 필요하다.
- 정격전류의 1.35배 이상을 고려하여 전선 굵기와 개폐기 용량을 선정한다.
- 단자부는 절연커버로 보호하고, 도전성 분진 및 금속가루 유입을 차단한다.
- 발열체 인접 설치를 피하고, 보안장치 팽창 공간 약 50mm 이상 확보가 필요하다.
- 고조파(전류 왜곡)가 큰 설비는 공진 위험이 있어 직렬 리액터 등 대책 검토가 필요하다.
🛠️ 유지보수 가이드
운전 중 점검은 외관, 온도, 전류의 3요소 중심으로 수행하는 방식이 효율적이다.
첫째, 외관 팽창, 누유, 이상 소음 발생 시 즉시 정지 후 교체 판단이 필요하다.
둘째, 표면온도가 주위보다 과도하게 상승하거나 전류가 명판 정격과 크게 다르면 열화 가능성이 있다.
셋째, 전원 차단 후에도 잔류전압이 존재할 수 있어 방전 확인 후 작업하는 절차가 필요하다.
✅ 결론 및 추천
DLE-2B75S는 단상 저압 회로에서 역률 보정을 간단히 구성하려는 현장에 적합한 선택지이다.
첫째, 220V 단상 계통에 맞춘 표준 사양 구성이 장점이다.
둘째, 정격전류 기준의 배선 및 개폐기 선정만 준수하면 안정적인 운용이 가능하다.
셋째, 고조파 환경과 열 관리가 수명에 직접적 영향을 주므로 설치 전 계통 조건 확인이 핵심이다.
