유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 220V 40UF DLE-2B40T
📌 개요

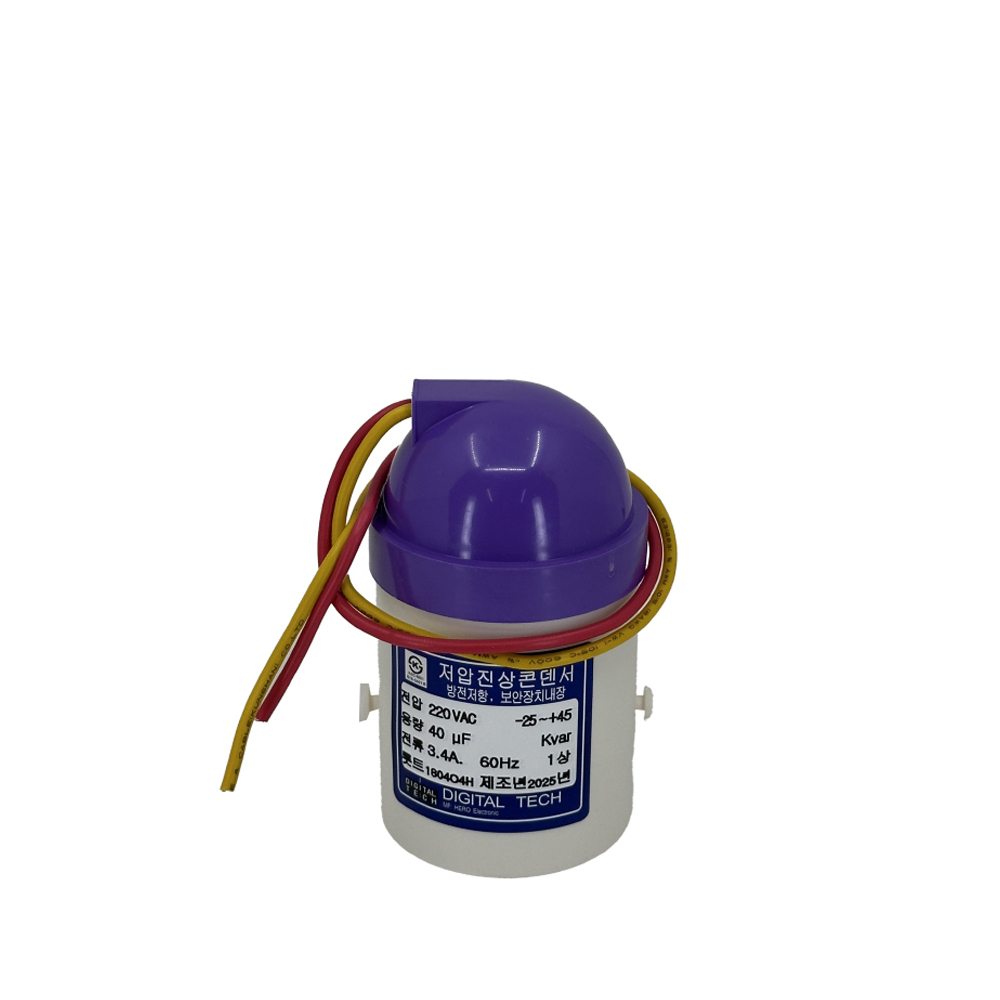

유입식 저압 진상 콘덴서 DLE-2B40T는 역률 개선을 목적으로 사용하는 옥내용 저압 콘덴서 제품이다.
유입식 구조는 절연유를 함침한 방식으로, 발열과 절연 신뢰성 측면에서 산업 현장에서 널리 적용된다.
삼상 부하에 병렬로 접속하여 무효전력을 보상하고, 설비 전류 부담을 낮추는 용도로 구성된다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 제품명 | 유입식 저압 진상 콘덴서 DLE-2B40T |
| 정격전압 | 220V |
| 정격용량 | 40µF |
| 상수 | 3상 |
| 정격전류 | 1.92A (60Hz, 표기 기준) |
| 치수(mm) | A 53 / B 81 / C 100 / D 125 |
| 설치 장소 | 옥내 전용 |
| 보안장치 | 압력감지 차단형 내장 |
| 준용 규격 | KS C4801, IEC 60831 |
🏭 적용 분야
진상 콘덴서는 역률을 개선하여 설비 여유를 확보하는 데 사용된다. 역률은 유효전력 대비 무효전력 비중을 의미하며, 낮을수록 같은 부하에서 전류가 증가한다.
- 3상 유도전동기 중심의 생산 설비 역률 보정
- 콤프레서, 펌프, 송풍기 등 상시 운전 부하
- 분전반 내 수동 단계 보상 또는 고정 보상 회로
- 변압기 2차측 전류 저감 및 전력손실 완화 목적
🔧 설치 시 주의사항
설치 품질은 수명과 안전에 직접적인 영향을 준다. 특히 과전압, 고조파, 열 환경은 콘덴서 열화의 주요 원인으로 관리가 필요하다.
- 옥내 전용 조건을 준수하고, 습기 및 침수 우려 장소를 회피한다.
- 과전압 허용 범위를 관리한다. 110%는 8시간 이내, 115%는 30분 이내 조건이다.
- 최대 허용 과전류는 정격전류의 130% 이내로 유지한다.
- 방전저항 내장형이라도 전원 차단 후 잔류전압이 존재할 수 있으므로, 작업 전 방전 확인이 필요하다.
- 직렬 리액터 등 주변기기와 조합 시 공진 가능성을 검토한다.
🛠️ 유지보수 가이드
점검은 외관, 온도, 전류 불평형의 3축으로 접근하는 것이 효율적이다. 이상 징후는 즉시 원인 분석 후 교체 판단이 필요하다.
첫째, 케이스 팽창이나 누유는 내부 절연 이상 가능성이 높아 교체가 권장된다.
둘째, 표면온도가 주위 대비 25°C 이상 높으면 과부하 또는 고조파 유입을 의심할 수 있다.
셋째, 선로전류가 명판 정격과 크게 다르거나 상간 불평형이 커지면 접속 불량 및 소자 열화를 점검한다.
✅ 결론 및 추천
DLE-2B40T는 220V 저압 계통에서 3상 부하의 역률 개선을 목표로 하는 유입식 진상 콘덴서이다.
첫째, 보안장치 내장 구조로 내압 사고 시 2차 피해를 줄이는 설계가 반영된다.
둘째, 치수와 정격전류가 명확해 분전반 내 적용 검토가 용이하다.
셋째, 고조파 환경 및 과전압 조건을 사전 점검하면 기대 수명과 안정성이 향상된다.
