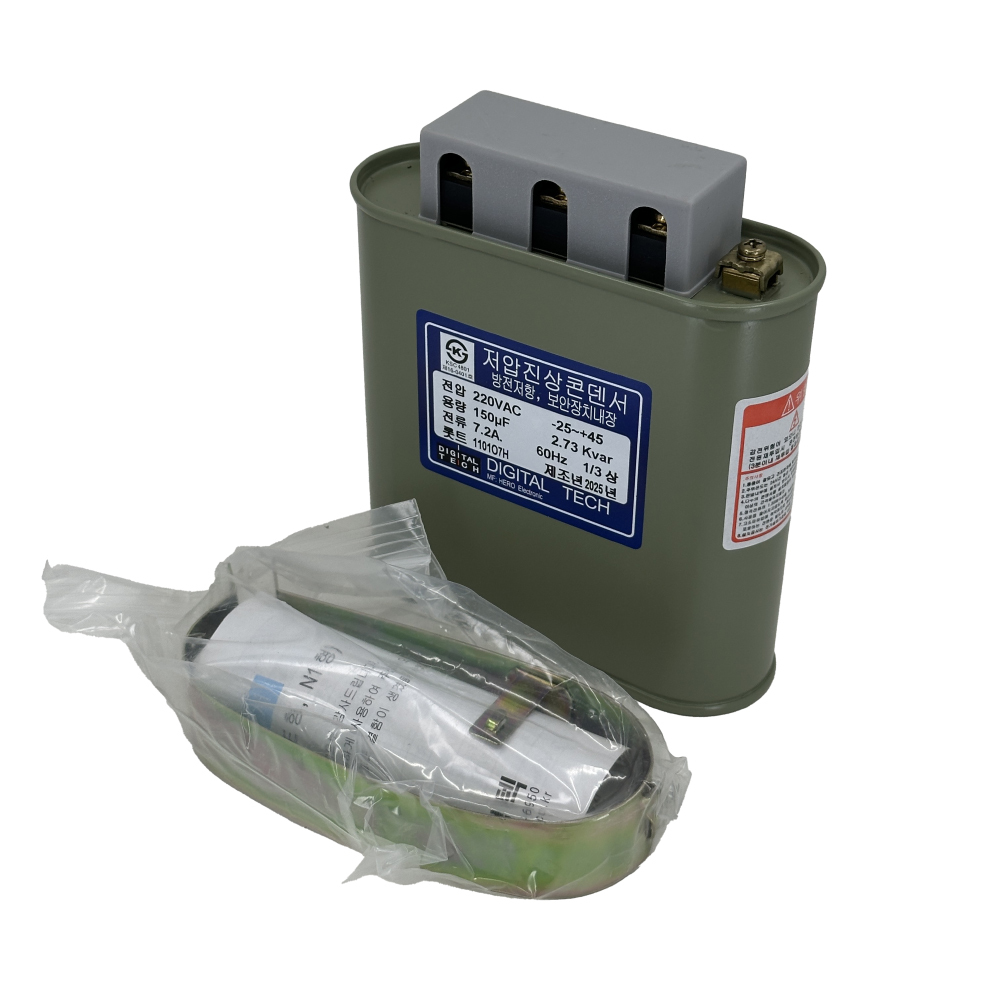

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 삼상 1상 3상 겸용 220V 150UF DLE-2B150S/T

유입식 저압 진상 콘덴서 DLE-2B150S/T는 옥내용 단상·삼상 겸용 220V 150µF 제품입니다. 저압 배전반에서 역률 개선과 전력 손실 저감을 동시에 고려할 때 적합한 용량과 구조를 갖춘 모델이라 평가됩니다. 자체 방전·보안장치 등 안전 설계가 충실해 유지관리 현장에서 활용도가 높습니다. 제품 개요 🔎 DLE-2B150S/T는 함침유를 사용한 유입식 저압 진상 콘덴서입니다. 220V 계통에서 단상 및 삼상 겸용으로 사용할 수 있어, 소형 배전반부터 개별 부하 역률 보정까지 폭넓게 적용됩니다. 압력 감지형 보안장치와 방전저항을 내장해, 내부 이상 시 2차 사고를 방지하고 정전 후 잔류전압을 신속히 저감하도록 설계되어 있습니다. 옥내용 전용 제품으로, 공장·빌딩 실내 배전 설비에 적합합니다. 주요 사양 표 정리 | 항목 | 내용 | |------------|------------------------------| | 모델명 | DLE-2B150S/T | | 정격전압 | 220 V AC | | 정격용량 | 150 µF | | 정격전류 | 단상 12.4 A / 삼상 7.2 A | | 구조 | 유입식 저압 진상 콘덴서 | | 치수(mm) | A 120 × B 140, FIG 4 | | 사용온도 | -25 ℃ ~ 45 ℃ (24h 평균 35 ℃ 이하) | | 최대과전류 | 정격전류의 130 % 이내 | | 표준규격 | KS C4801, JIS C4901, IEC 60831 준용 | 적용 분야 및 장점 ⚙ 이 제품은 저압 배전반, 소규모 수배전반, 개별 모터 부하의 역률 개선 용도로 적합합니다. 자동역률조정기와 연동하거나, 고정 콘덴서로 운전해 기본 역률을 끌어올리는 용도로 많이 사용됩니다. 150µF 용량은 220V 기준 중소용량 모터 또는 소규모 라인 단위 역률 보정에 알맞습니다. 함침유 방식과 자체 방전저항, 압력식 보안장치 채용으로 안정성과 신뢰성이 높다는 점이 특징입니다. 설치 시 주의사항 및 환경 조건 설치 장소는 반드시 옥내 전용으로 선정하는 것이 원칙입니다. 비, 응결, 침수 위험이 있는 장소와 염분·부식성 가스·금속 분진·진동이 심한 위치는 피하는 것이 바람직합니다. 직사광선과 주변 발열체로 인한 온도 상승을 고려해 통풍을 확보해야 합니다. 또한 관리자가 상시 접근 가능한 배전반 내부 또는 전용 캐비넷에 설치하여, 일반인이 쉽게 접촉하지 못하도록 구성하는 것이 안전합니다. 배선 및 시공 시 유의사항 콘덴서 접속 전선은 연선을 사용하고, 전선 굵기는 정격전류의 1.35배 이상을 기준으로 선정하는 것이 권장됩니다. 단자부는 절연커버로 보호하여 오염이나 도전성 이물 접촉을 방지해야 합니다. 콘덴서 몸체는 반드시 수직으로 세워 설치하고, 규정된 접지를 확보하는 것이 중요합니다. 직렬 리액터 등 주변 기기와의 조합에서 공진이 발생하지 않도록 계통 해석을 선행하는 것이 안전한 운영에 도움이 됩니다. 운전 조건과 보호 기능 허용 과전압은 110%는 하루 8시간 이내, 115%는 하루 30분 이내 등으로 제한됩니다. 과전류는 정격전류의 130% 이내, 용량은 정격의 135% 이내에서 사용하도록 설계되어 있습니다. 내전압 시험 기준과 절연저항, 누유 시험 조건을 만족하는 구조로 제작되며, 내부 가스 발생 시 압력식 보안장치가 작동해 케이스 파손 전에 회로를 차단하도록 되어 있습니다. 내장 방전저항으로 전원 차단 후 3분 이내에 잔류전압을 75V 이하로 떨어뜨리도록 설계된 점도 현장 안전에 유리합니다. 유지보수 및 고장 판정 가이드 정기 점검 시에는 외관 팽창, 누유, 변색, 이상 소음 유무를 우선 확인하는 것이 좋습니다. 운전 중 콘덴서 표면온도가 주변보다 25도 이상 높거나, 선로전류 불평형율이 108%를 초과하는 경우에는 고장을 의심해야 합니다. 명판 정격전류와 실제 측정값이 크게 차이나거나, 몸체 누전이 확인되면 즉시 교체가 필요합니다. 또한 계통의 고조파 전류가 5%를 넘지 않도록 관리하는 것이 수명 확보에 중요합니다. 결론 및 추천 요약 1) 220V 150µF 단상·삼상 겸용으로, 소형·중소형 저압 계통 역률 개선에 적합한 범용 모델입니다. 2) 압력식 보안장치, 방전저항, 국제 규격 준용 설계로, 안전성과 신뢰성이 우수합니다. 3) 옥내용 배전반, 공장·빌딩 기계실 등에서 저압 진상 콘덴서를 표준적으로 적용하려는 현장에 권장됩니다. 해시태그 #저압진상콘덴서 #저압커패시터 #역률개선 #전력손실경감 #고조파억제 #배전반콘덴서 #220V150UF [제품구매 바로가기](https://mkt.shopping.naver.com/link/685c2350a5719b1c23e85d41)
