유입식 저압 진상 콘덴서 DLE-2B175S/T는 220V 계통의 역률 개선을 위해 설계된 전력용 커패시터입니다. 옥내용 단상·삼상 겸용 구조로 소형 수배전반, 자동역률조정기 패널에 적용하기 적합합니다. 실사용 환경과 설치 조건을 고려한 보안장치, 방전저항 내장 등이 특징입니다.
제품 개요 🔎

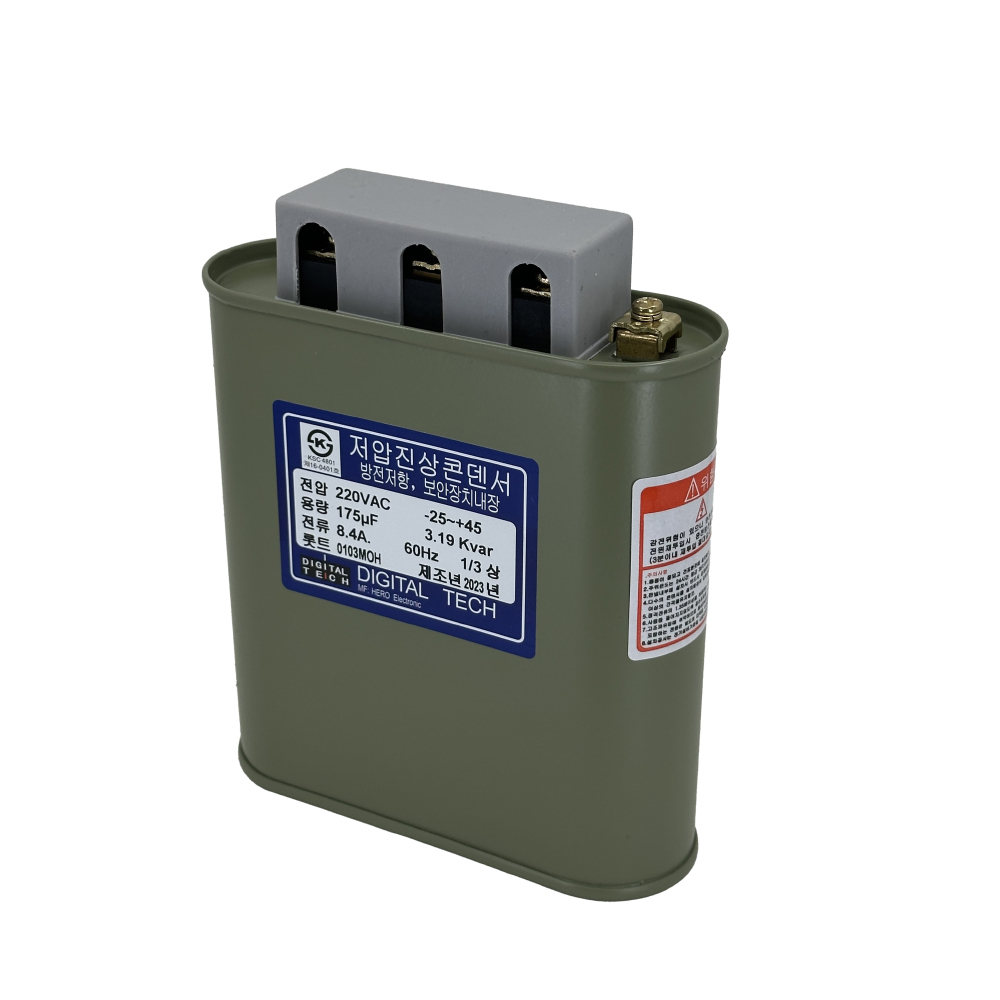

DLE-2B175S/T는 유입식(콘덴서 오일 함침) 저압 진상 콘덴서입니다. 역률 개선용 콘덴서로 부하와 병렬 접속하여 지상 무효전력을 공급함으로써 선로전류를 줄이고 전력손실을 저감합니다. 옥내용으로 설계되며, 단상형(S)과 삼상형(T)을 동일 치수 플랫폼에서 선택할 수 있어 패널 설계의 유연성이 높습니다. 압력감지형 보안장치와 자체 방전 회로를 내장해 안전성과 유지보수 편의성이 확보된 점이 돋보입니다.
주요 사양 정리 📊
| 항목 |
내용 |
| 모델명 |
DLE-2B175S/T |
| 정격전압 |
220 V AC, 60 Hz |
| 정격용량 |
175 μF (단상/삼상 겸용 시리즈 내 배치) |
| 정격전류 |
단상 14.5 A, 삼상 8.4 A |
| 치수(mm) |
A 130 × B 150, FIG 4 형상 |
| 사용온도 범위 |
-25 ℃ ~ 45 ℃ (24시간 평균 35 ℃ 이하) |
| 허용 과전압 |
최대 130% (기간별 제한 조건 내) |
| 허용 과전류 |
정격전류의 130% 이내 |
| 용량 허용차 |
-5 % ~ +15 %, 상간 불평형율 108 % 이내 |
| 손실율 |
0.35 % 이내 (20 ℃ 및 70 ℃, 정격전압) |
| 내전압 시험 |
단자간 2.15×정격전압 10초, 단자-케이스간 3000 VAC 1분 |
| 방전저항 |
전원 차단 후 3분 이내 75 V 이하 |
| 보안장치 |
압력감지 차단형 내장 (케이스 파열 방지) |
| 함침제 |
비PCB 콘덴서용 절연유 |
| 준용 규격 |
KS C 4801, JIS C 4901, IEC 60831 |
적용 분야 및 활용성
이 제품은 저압 배전 계통에서 역률 개선과 전력품질 개선을 동시에 요구하는 현장에 적합합니다. 소형 수배전반, 자동역률조정기, 개별 동력부하(모터, 콤프레서) 패널에 적용하기 용이합니다. 상용 220V 계통에서 고조파 수준이 낮고, 온도 조건을 만족하는 일반 공장, 상가, 기계실, 펌프장 등 옥내 환경에 권장됩니다. 삼화콘덴서, 은성콘덴서, 뉴인텍 등 타 저압 진상콘덴서와 동급 포지션의 범용 제품으로 보기 적합합니다.
설치 시 주의사항 및 배선 선정

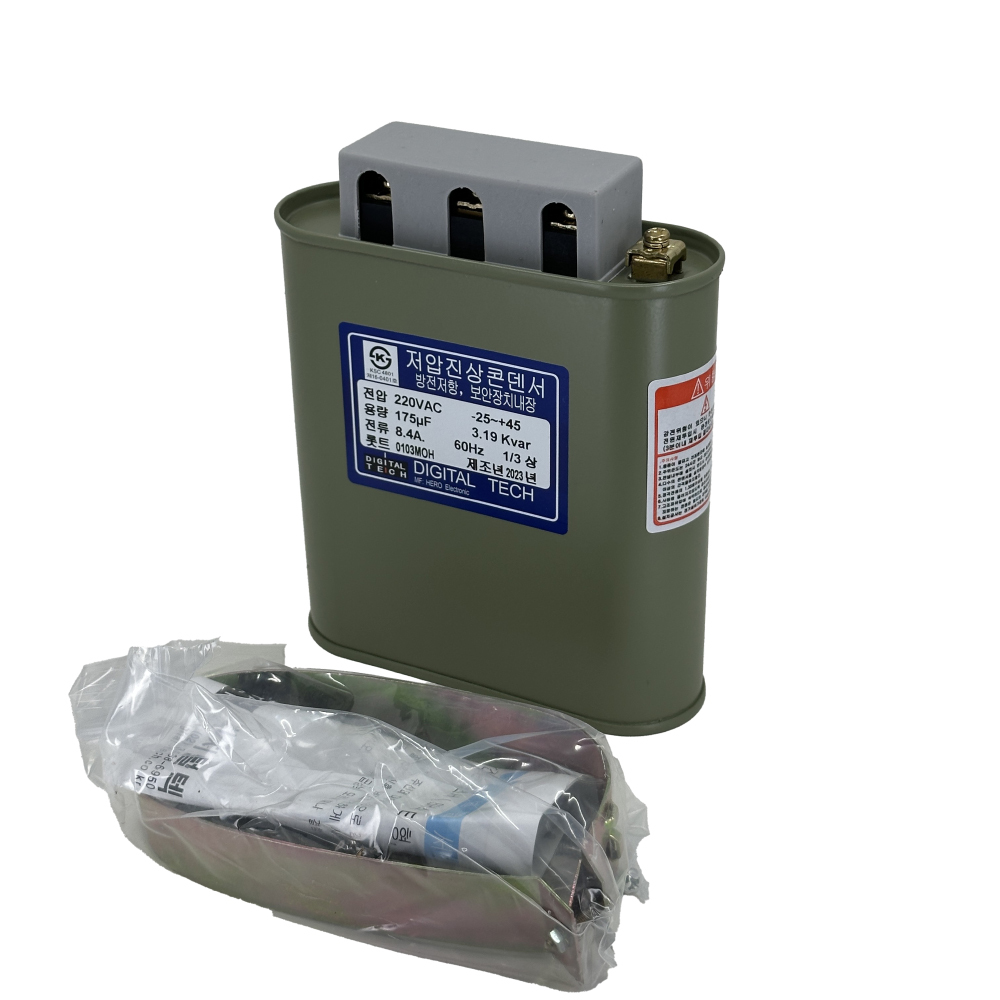

DLE-2B175S/T는 반드시 옥내 전용으로 사용해야 하며, 직사광선·고습·염분·부식성 가스·금속분진이 많은 장소는 피하는 것이 바람직합니다. 콘덴서 몸체는 수직으로 세워 설치하고, 동봉된 취부밴드와 고정볼트를 이용해 견고히 체결하는 것이 권장됩니다. 배선은 연선을 사용하고, 정격전류의 1.35배 이상 허용전류를 갖는 케이블을 선택해야 합니다. 공급사 제공 전선 굵기 표를 참고하여 개폐기 용량과 전선 단면적을 동시에 검토하는 것이 안전합니다. 단자부는 절연커버로 보호해 이물질과 동물 접촉을 차단해야 합니다.
운전 조건과 보호 설계 관점
콘덴서는 열과 고조파에 취약하므로 변압기·저항기 등 발열체와는 충분한 이격 또는 차열이 필요합니다. 허용 과전압·과전류 한도를 넘지 않도록 계통 전압 변동과 고조파 전류를 사전에 분석하는 것이 바람직합니다. 특히 직렬 리액터와 조합될 경우 공진점이 부하 고조파 성분과 겹치지 않도록 설계해야 합니다. 내장 방전저항 덕분에 전원 차단 후 3분 이내 잔류전압이 75V 이하로 떨어지나, 실무에서는 최소 5분 이상 대기 후 취급하는 것이 안전합니다. 상부 팽창부에는 약 50mm 이상의 여유 공간을 확보하여, 내부 사고 시 보안장치가 정상 작동할 수 있도록 해야 합니다.
유지보수와 고장 진단 가이드
정기점검 시에는 단자 조임상태, 표면온도, 누유 여부, 팽창 유무를 우선 확인하는 것이 좋습니다. 외함 온도가 주변보다 25 ℃ 이상 높거나, 선로전류가 명판 정격에서 크게 벗어나면 교체 시점으로 판단할 수 있습니다. 또한 상간 전류 불평형율이 108%를 초과하거나, 이상 소음·누전·절연저항 저하가 발견되면 즉시 차단 후 교체가 권장됩니다. 고조파 환경에서는 열화가 빨라질 수 있으므로 열화가 의심될 경우 용량 측정을 병행하는 것이 바람직합니다. 누유나 케이스 변형이 관찰되면 재사용을 금지해야 합니다.
결론 및 추천 정리
1) 220V 옥내용 역률 개선용으로 표준 규격을 충실히 따르는 실용적인 저압 진상 콘덴서입니다.
2) 압력식 보안장치, 방전저항, 비PCB 절연유 적용으로 안전성과 환경성을 일정 수준 이상 확보한 구성이며, 자동역률조정기 패널에 적용하기 적합합니다.
3) 고조파가 낮은 일반 산업·상업용 옥내 환경에서 역률 개선과 전력손실 경감을 목표로 하는 현장에 우선적으로 추천됩니다.
