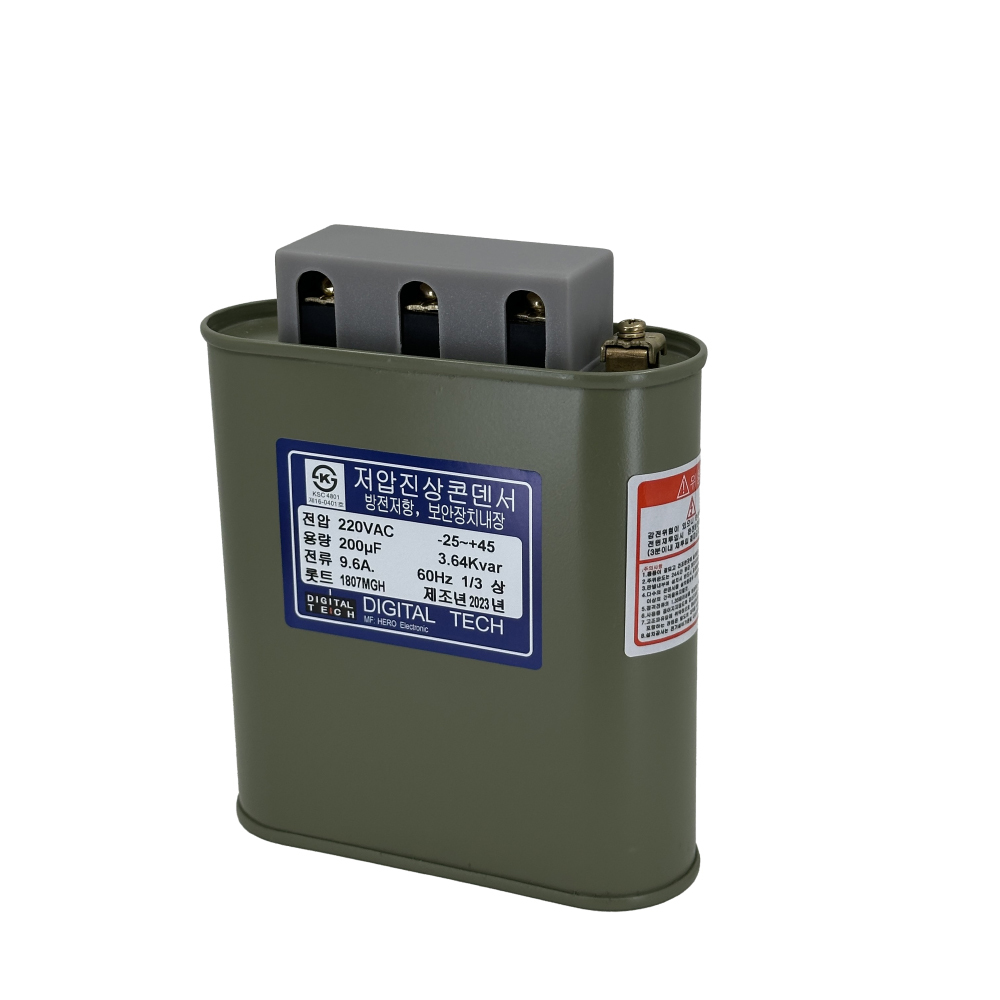

유입식 저압 진상 콘덴서 DLE-2B200S/T는 220V 계통의 역률 개선을 위한 대표적인 단상·삼상 겸용 커패시터 제품입니다. 옥내용 설계와 오일 함침 구조로 안정성을 확보했으며, KS 규격을 준용해 일반 산업용 및 상가 전력 설비에 무난하게 적용할 수 있습니다. 200µF 단일 용량이지만, 패널 내 병렬 구성으로 다양한 역률 보정 용량 설계가 가능하다는 점이 특징입니다.
1. 제품 개요 🔌
DLE-2B200S/T는 유입식 저압 진상 콘덴서로, 내부에 절연유를 충진한 전력용 커패시터입니다. 주 용도는 유도성 부하의 역률을 개선해 불필요한 무효전력을 줄이고, 배전선로 전류를 경감하는 것입니다. 단상 1Φ, 삼상 3Φ 겸용 구조로 설계되어 단독 모터 보정부터 분전반 단위 역률 보정반 구성까지 폭넓게 대응할 수 있습니다. 방전저항과 압력식 보안장치를 내장하여 사고 시 2차 피해를 줄이도록 설계된 점이 실무에서 특히 유용합니다.
2. 주요 사양 정리
| 항목 |
내용 |
| 모델명 |
DLE-2B200S/T |
| 정격전압 |
220V AC, 60Hz용 저압 계통 |
| 정격용량 |
200µF (단상·삼상 겸용) |
| 정격전류 |
단상 16.6A, 삼상 9.6A |
| 외형 치수 |
A 130mm, B 150mm, FIG 4 형상 |
| 사용 온도 범위 |
-25℃ ~ +45℃ (24시간 평균 35℃ 이하) |
| 허용 과전류 |
정격전류의 130% 이내 |
| 손실율 |
0.35% 이내 (20℃, 70℃ 정격전압) |
| 구조·함침제 |
유입식, 콘덴서용 오일 (PCB 미포함) |
| 보호구조 |
압력 감지 차단형 보안장치, 방전저항 내장 |
| 준용 규격 |
KS C 4801, JIS C 4901, IEC 60831 |
3. 적용 분야 및 활용 포인트
이 제품은 역률이 낮은 유도성 부하가 많은 설비에 우선적으로 검토될 수 있습니다. 중·소형 공장, 기계실, 공조설비, 팬·펌프·콤프레서 등의 개별 모터 보정용으로 적합합니다. 옥내용 전용이므로 분전반 내, 역률 보상반, 자동역률조정기 패널 내 탑재에 유리합니다. 기존 저압진상콘덴서, 삼화콘덴서, 은성콘덴서, 뉴인텍 계열 제품과 비교해도 전형적인 규격과 구조를 사용하고 있어, 교체 수요 현장에서도 호환성이 좋은 편입니다.
4. 설치 시 주의사항 및 설계 체크
옥내 전용이므로 비·습기·염분·부식성 가스·금속분진이 많은 환경은 피하는 것이 바람직합니다. 사용 온도와 과전압 조건은 반드시 설계 단계에서 검토해야 합니다.
- 과전압 110%는 24시간 중 8시간 이내
- 과전압 115%는 24시간 중 30분 이내
- 과전압 120%는 1개월 중 5분 이내, 2회 이하
이 범위를 넘는 계통이라면 정격전압 상향 모델 검토가 필요합니다. 또한 콘덴서는 고조파에 취약하므로 전류 고조파 5% 이하 조건이 권장되며, 직렬 리액터를 병용하는 경우 공진 주파수 검토가 필수입니다.
5. 시공 디테일 및 안전 요소

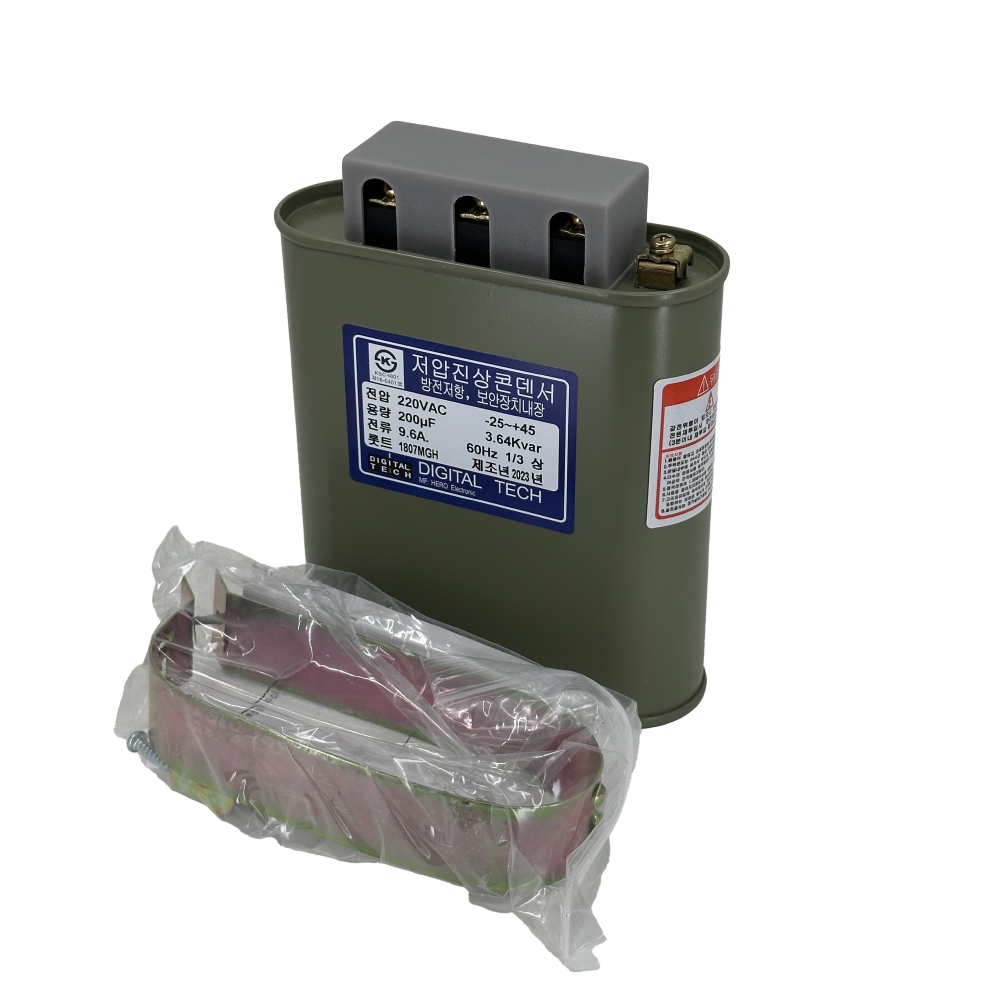

제품은 본체, 취부 밴드, 고정 볼트가 기본 제공되어 패널 내 브라켓 시공이 용이합니다. 본체는 반드시 수직으로 세워 설치하고, 접지선을 안정적으로 체결하는 것이 중요합니다. 단자부는 절연 커버를 사용해 오염과 이물질 접촉을 차단해야 하며, 동물 침입 가능성이 있는 장소에서는 배선 덕트와 메시 보호를 병행하는 것이 바람직합니다. 상부 팽창 공간 약 50mm 이상을 확보해 압력식 보안장치 동작 시 변형 여유를 두어야 하며, 단자 볼트 체결 시 과도한 토크는 피하는 것이 좋습니다.
6. 유지보수 및 고장 판정 가이드
정기 점검 시에는 선로 전류 불평형, 외관 팽창, 온도 상승, 누유 여부를 우선 확인하는 것이 효율적입니다. 표면 온도가 주변보다 25℃ 이상 높거나, 케이스 팽창·절연유 누출이 보이면 즉시 교체가 권장됩니다. 또한 정격전류와 실제 측정치가 크게 다르거나, 비정상적인 소음, 누전 징후가 감지될 경우 고장으로 판정하는 것이 안전합니다. 전원 차단 후에도 자체 방전 시간이 필요하므로 최소 3분 이상 경과 후 작업하는 것이 바람직하며, 5분 이내 직접 접촉은 지양하는 것이 좋습니다.
7. 결론 및 추천 정리
1) 220V 계통의 표준 규격과 KS·IEC를 따르는 안정적인 저압 진상 콘덴서입니다.
2) 단상·삼상 겸용과 내장 보안장치, 방전저항으로 실사용 현장에서 다루기 편리합니다.
3) 공장·상가 분전반, 자동역률조정기 패널의 교체 및 신설 모두에 무난히 추천할 수 있는 범용 모델입니다.
