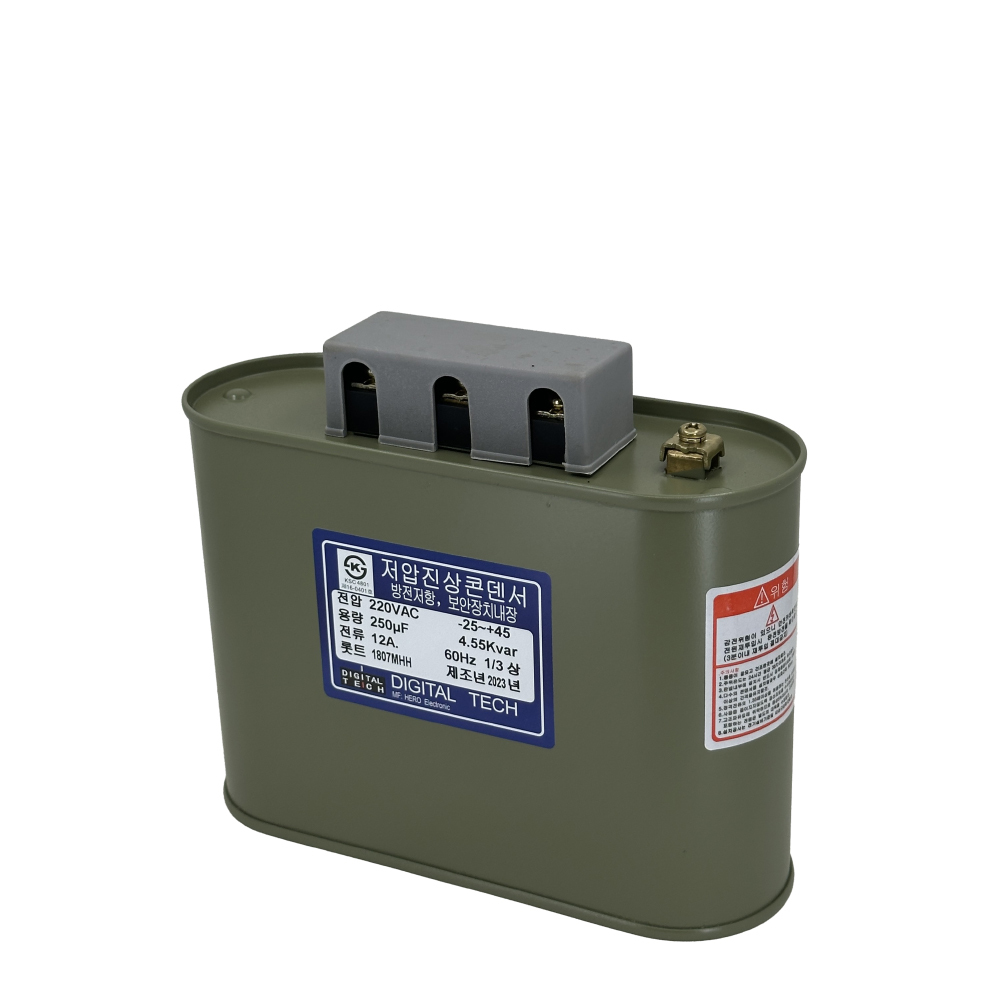

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 삼상 1상 3상 겸용 220V 250UF DLE-2B250S/T

📌 개요

DLE-2B250S/T는 220V 계통에서 역률을 개선하기 위한 유입식 저압 진상 콘덴서입니다. 250µF 용량으로 단상/삼상 겸용 설계가 적용되어 소형 배전반부터 중소 규모 설비까지 폭넓게 대응할 수 있습니다. 옥내용 전용 구조와 내압·보안장치를 내장하여 안전성과 신뢰성을 동시에 확보한 제품입니다.

⚙️ 주요 사양

항목	사양
제품명 / 모델명	유입식 저압 진상 콘덴서 DLE-2B250S/T
정격 전압	220V AC (저압 계통용)
정격 용량	250µF (단상/삼상 겸용)
정격 전류 (1상 / 3상)	1Φ: 20.7A, 3Φ: 12A
치수 (A × B)	120mm × 140mm (FIG 5 기준)
구조 / 타입	유입식, 옥내용, 자가소호(Self-healing)형 진상 콘덴서
사용 주위온도	-25℃ ~ 45℃, 24시간 평균 35℃ 이하
허용 과전압 / 과전류	전압: 정격의 110~130% 단시간 허용, 전류: 정격의 130% 이내
손실율 / 용량 허용차	손실율 0.35% 이내, 용량 -5% ~ +15%
보안·방전 장치	압력 감지 차단형 보안장치, 방전저항 내장 (3분 이내 75V 이하)
함침유	콘덴서용 절연유 (PCB 미함유)
준용 규격	KS C4801, JIS C4901, IEC 60831

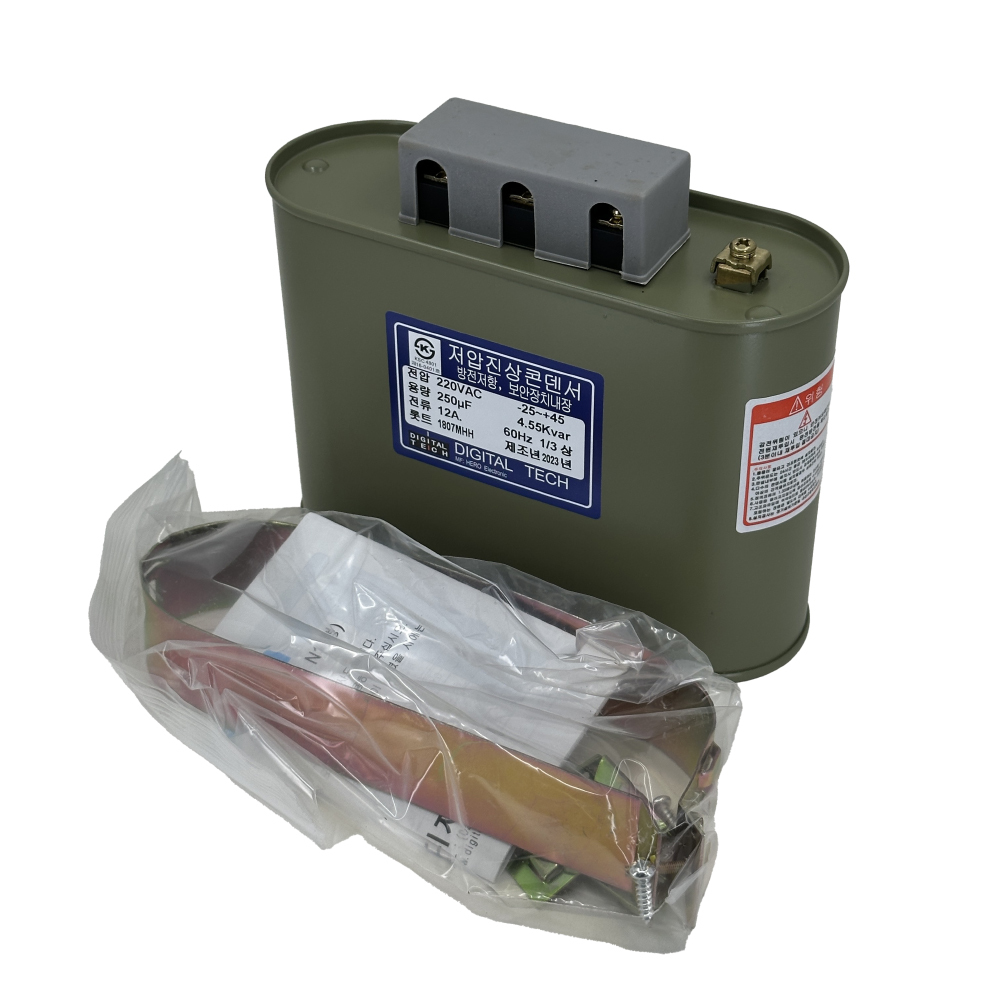

기본 구성품	저압 콘덴서 본체, 취부 밴드, 고정 볼트

🏭 적용 분야

DLE-2B250S/T는 역률 개선이 필요한 다양한 저압 설비에 적용할 수 있습니다. 다음과 같은 현장에서 특히 효율적인 활용이 가능합니다.

• 소형 공장, 공업사, 기계설비 라인의 모터 부하 역률 개선
• 상가, 빌딩, 소규모 배전반 내 개별부하 또는 그룹부하용 보상
• 컴프레서, 펌프, 팬 등 유도전동기 중심 부하의 전력 손실 감소
• 자동 역률 조정반 내 단위 캐패시터 뱅크 구성용 모듈

🔧 설치 시 주의사항

저압 진상 콘덴서는 설치 환경과 배선 조건에 따라 수명과 안전성이 크게 달라집니다. 다음 항목을 우선적으로 확인하는 것이 좋습니다.

1. 설치 장소는 옥내용 전용으로, 비·습기·침수 우려가 없고 직사광선을 받지 않는 곳이어야 합니다. 염분, 부식성 가스, 금속 분진, 과도한 진동이 있는 위치는 피하는 것이 바람직합니다.

2. 주변 온도가 -25℃~45℃ 범위를 벗어나지 않도록 하고, 변압기·저항기 등 발열체와는 충분한 거리를 확보합니다. 필요 시 차열판 또는 강제 환기를 검토하는 것이 좋습니다.

3. 취부 밴드와 고정 볼트를 사용해 수직 상태로 견고하게 고정하고, 접지는 규격에 맞게 확실히 시공합니다. 단자부는 절연 커버로 보호해 이물질 및 인체 접촉을 방지해야 합니다.

4. 접속 전선은 연선을 사용하고, 굵기는 콘덴서 정격전류의 1.35배 이상을 기준으로 선정합니다. 개폐기·배선용 차단기 용량도 정격전류 및 기동 특성을 고려하여 선정하는 것이 필요합니다.

5. 내부 압력식 보안장치가 상부 팽창으로 동작할 수 있도록 상부와 전후면에 약 50mm 이상의 여유 공간을 둡니다. 잦은 ON/OFF 제어가 예상될 경우, 콘덴서 전용 제어로직이나 지연동작을 도입하는 것이 바람직합니다.

🛠️ 유지보수 가이드

안정적인 역률 개선 효과를 유지하기 위해서는 주기적인 점검과 상태 모니터링이 중요합니다. DLE-2B250S/T 운용 시 다음 사항을 참고할 수 있습니다.

첫째, 운전 중 외관 팽창, 누유, 변색, 비정상 소음 발생 여부를 정기적으로 확인하는 것이 좋습니다. 표면 온도가 주변 온도보다 25℃ 이상 높게 측정될 경우 과부하 또는 내부 이상을 의심해야 합니다.

둘째, 선로 전류를 측정하여 정격 전류와의 차이를 비교하고, 상간 불평형이 108%를 초과하지 않는지 점검합니다. 과전압·고조파 환경에서는 정격보다 상위 전압 등급 또는 전용 필터와의 병용을 검토하는 것이 바람직합니다.

셋째, 장기간 사용한 제품은 정기 점검 시 절연저항과 내전압 시험 결과를 검토하여, 기준 미달 시 즉시 교체하는 것이 안전합니다. 방전저항 내장이기는 하나, 전원 차단 후 최소 5분 이상 경과한 뒤 취급하는 것이 권장됩니다.

✅ 결론 및 추천

DLE-2B250S/T는 220V 계통에서 250µF 급 역률 보상에 적합한 유입식 저압 진상 콘덴서입니다. 정격 전류 12A(3상 기준), 폭 120 × 높이 140mm의 콤팩트한 사이즈로, 기존 배전반에도 비교적 수월하게 적용할 수 있습니다.

압력식 보안장치, 방전저항, PCB 미함유 절연유 사용 등 안전·환경 측면의 사양도 잘 갖추고 있습니다. 역률 개선과 전력 손실 경감을 동시에 추구하는 소형 공장, 상가, 기계 설비 라인에 특히 적합한 선택으로 판단됩니다.

요약하면, 안전 설계, 표준 규격 준수, 단상·삼상 겸용으로 인한 적용 유연성이라는 세 가지 장점이 돋보이는 모델입니다.
