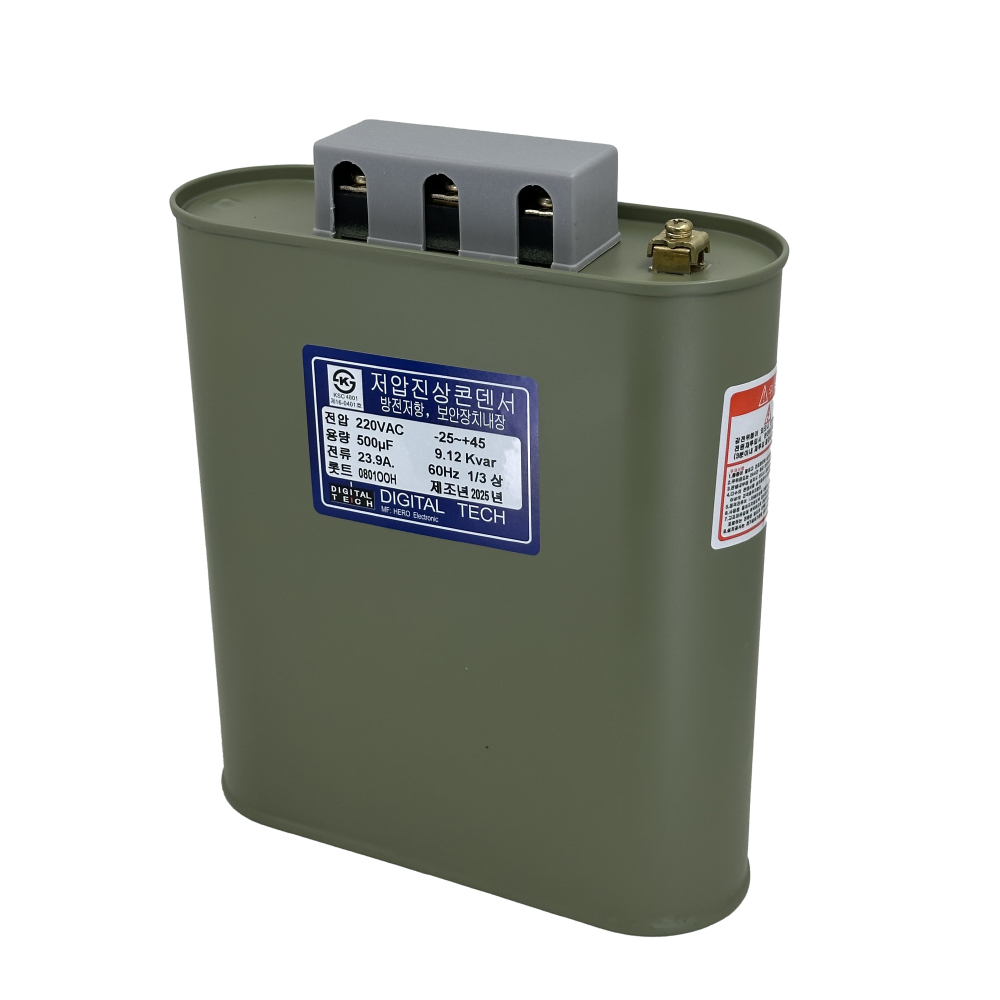

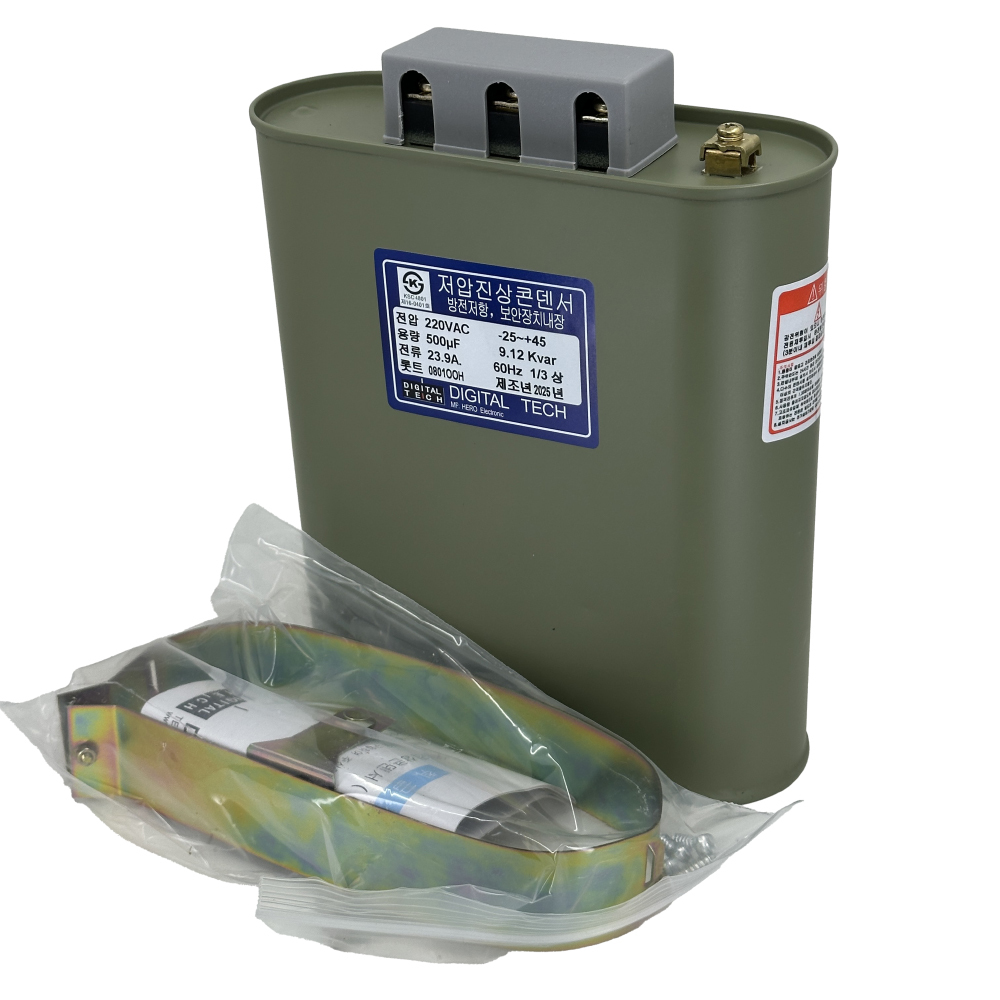

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 삼상 1상 3상 겸용 220V 500UF DLE-2B500S/T
📌 개요
DLE-2B500S/T 유입식 저압 진상 콘덴서는 220V 계통에 사용하는 역률 개선용 콘덴서입니다. 단상 및 삼상 겸용 구조로 소형 배전반부터 소규모 설비까지 폭넓게 적용할 수 있는 모델입니다. 500µF의 큰 용량과 내장형 보안장치, 방전저항을 갖추어 안전성과 유지관리 편의성이 높은 제품입니다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 제품명 | 유입식 저압 진상 콘덴서 DLE-2B500S/T |
| 정격 전압 | 220V AC, 60Hz 계통용 |
| 정격 용량 | 500µF (저압 역률 보정용) |
| 정격 전류 | 단상 41.4A / 삼상 23.9A |
| 외형 치수 | A: 185mm, B: 205mm (제조사 FIG.5 규격) |
| 타입 | 유입식 저압 진상 콘덴서, 옥내용, 단상/삼상 겸용 |
| 보안장치 | 압력 감지 차단형 보안장치 내장 (케이스 팽창 시 차단) |
| 방전저항 | 내장형, 전원 차단 후 3분 이내 75V 이하로 저감 |
| 사용 주위 온도 | -25°C ~ +45°C (24시간 평균 35°C 이하) |
| 허용 과전압 / 과전류 | 전압 최대 130% 조건 제한, 전류 최대 130% 이내 |
| 손실율 | 0.35% 이내 (20°C, 70°C, 정격 전압) |
| 절연 내력 | 단자 상호간: 정격전압×2.15, 10초 / 단자-케이스간: 3kVAC, 1분 |
| 함침유 | 콘덴서용 절연유 사용, PCB 무함유 |
| 적용 규격 | KS C4801, JS C4901, IEC 60831 준용 |
🏭 적용 분야
이 제품은 저압 계통의 역률 개선과 전력 손실 저감이 필요한 다양한 설비에 적용될 수 있습니다.
- 공장 내 배전반, 동력반, 자동역률조정반의 저압 역률 보상용
- 펌프, 송풍기, 컴프레서 등 유도전동기 부하가 많은 설비의 역률 개선
- 상가, 빌딩, 소규모 산업설비의 분전반 단위 역률 보정
- 고조파 억제용 직렬 리액터와 조합한 저압 무효전력 보상 시스템
🔧 설치 시 주의사항
저압 진상 콘덴서는 설치 품질에 따라 수명과 안전성이 크게 달라집니다. 다음 사항을 우선적으로 고려하는 것이 바람직합니다.
-
설치 장소는 옥내용 건조한 공간을 선택하고, 비·습기·염분·부식성 가스 및 금속먼지가 많은 곳은 피해야 합니다. 직사광선과 강한 진동, 침수 우려가 있는 위치 역시 부적합합니다.
-
사용 온도 범위 -25°C~+45°C를 준수하고, 변압기·저항기 등 발열체와는 충분한 거리를 확보합니다. 필요시 차열판이나 강제 환기를 통해 열 영향을 최소화하는 것이 좋습니다.
-
콘덴서는 세워서 설치하고 접지를 확실히 시공합니다. 단자부는 절연 커버로 보호하여 이물질 유입과 우발적인 접촉을 방지해야 합니다.
-
배선은 연선을 사용하고 굵기는 정격전류의 1.35배 이상을 기준으로 선정합니다. 단자 체결 시 과도한 토크를 피하고, 사용 중 볼트와 너트가 풀리지 않도록 재점검이 필요합니다.
-
상부 및 전후면에는 압력식 보안장치가 작동할 수 있도록 약 50mm 이상의 여유 공간을 확보합니다. 또한 개폐기가 짧은 시간에 과도하게 반복 동작하지 않도록 제어방식을 검토하는 것이 중요합니다.
🛠️ 유지보수 가이드
장기간 안정적인 역률 개선을 위해서는 정기 점검과 상태 진단이 필수입니다.
첫째, 운전 중 단자간 전압과 선로전류를 주기적으로 측정하여 정격값 대비 과전압·과전류 여부를 확인하는 것이 좋습니다. 전류 불평형율이 108%를 넘거나 전압이 과도하게 상승하면 즉시 원인을 점검해야 합니다.
둘째, 외관 점검을 통해 케이스 팽창, 유 누설, 이상 소음, 비정상적인 온도 상승을 확인합니다. 표면 온도가 주변보다 25°C 이상 높거나 절연유 누출이 발견되면 고장으로 판단하고 교체하는 것이 안전합니다.
셋째, 고조파 성분이 많은 계통에서는 필터 리액터와의 조합 상태를 점검하여 공진 발생을 예방해야 합니다. 고조파 전류가 5%를 넘는 계통에서는 정기적인 전력 품질 분석이 특히 중요합니다.
✅ 결론 및 추천
DLE-2B500S/T는 220V 계통에서 500µF의 큰 용량을 제공하는 저압 진상 콘덴서로, 공장과 상가의 역률 개선에 적합한 모델입니다. 압력 감지형 보안장치와 방전저항 내장, KS·IEC 규격 준용으로 안전성과 신뢰성이 확보된 점이 특징입니다.
요약하면 다음 세 가지 관점에서 추천할 수 있습니다. 첫째, 단상·삼상 겸용 구조와 표준 치수로 기존 배전반에 적용이 용이합니다. 둘째, 과전압·과전류 및 내전압·절연 성능이 명확히 규정되어 설계와 검증이 수월합니다. 셋째, 유입식 구조와 압력식 보안장치 채용으로 내구성과 사고 방지 측면에서 운전자가 안심하고 사용할 수 있는 제품입니다.
