유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 10UF DLE-3H10T
📌 개요

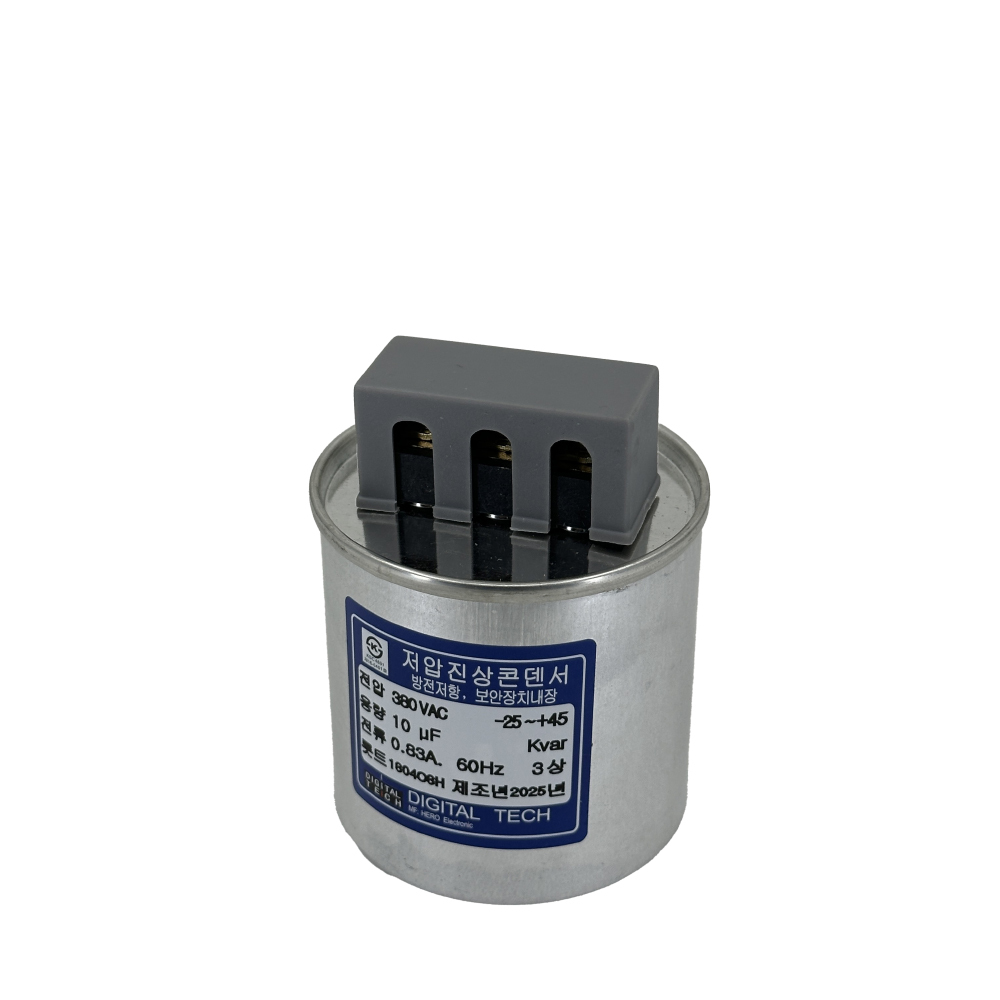

DLE-3H10T는 옥내용 삼상 380V 계통에 사용하는 유입식 저압 진상 콘덴서입니다. 10µF 용량으로 소규모 부하의 역률 보정 및 세밀한 단계 제어용에 적합한 모델입니다. KS C4801을 준용하는 구조와 압력식 보안장치를 갖추어, 저압 배전반 내부에서 안정적인 역률 개선이 가능하도록 설계되었습니다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 제품명 / 모델명 | 유입식 저압 진상 콘덴서 DLE-3H10T |
| 정격 전압 | 380V, 3상 AC 계통용 |
| 정격 용량 | 10µF (역률 개선용) |
| 정격 전류 (3상) | 15.2A |
| 치수 (A × B) | 약 165mm × 185mm (FIG 3 형상) |
| 정격 온도 범위 | -25℃ ~ 45℃ (24시간 평균 35℃ 이하) |
| 허용 과전류 / 용량 | 정격 전류의 130% 이내, 정격 용량의 135% 이내 |
| 손실률 | 0.35% 이내 (20℃ 및 70℃, 정격전압) |
| 내전압 시험 | 단자 상호간: 정격전압 × 2.15배 / 10초, 단자-케이스간: 3000VAC / 1분 |
| 방전 및 보안 | 방전저항 내장(3분 이내 75V 이하), 압력감지 차단형 보안장치 내장 |
| 절연유 | 비PCB 콘덴서용 오일 사용, 밀폐성 시험 통과 |
| 준용 규격 | KS C4801, JIS C4901, IEC 60831 |

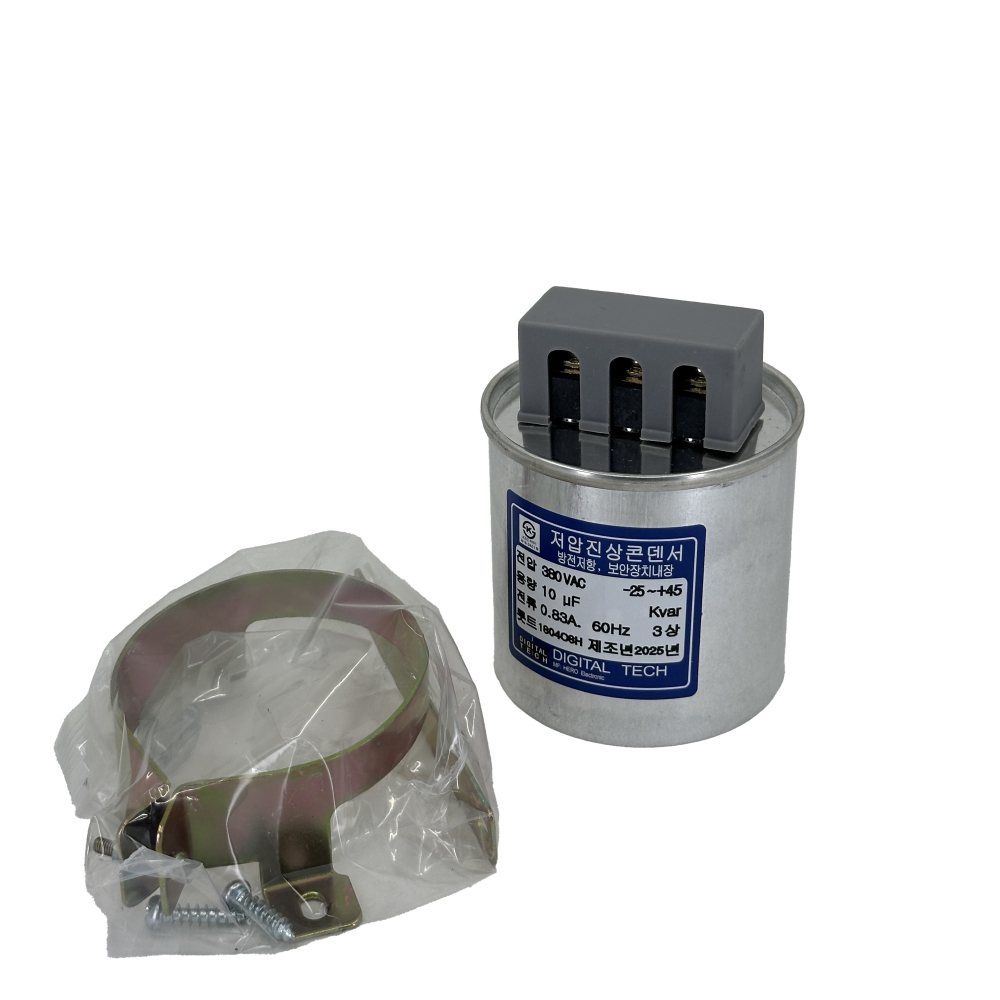

| 기본 구성품 | 콘덴서 본체, 취부구 밴드, 고정 볼트 |
🏭 적용 분야
DLE-3H10T는 소용량 단계의 정밀한 역률 보정이 필요한 현장에서 활용성이 높습니다.
- 소형 배전반, 분전반의 단계식 자동 역률 조정기 패널용
- 소용량 삼상 모터 및 팬, 펌프 계통의 개별 역률 개선용
- 공장 내 국부 부하 보상 및 조명·콘센트 혼재 회로의 보조 보상용
- 고조파 억제용 리액터와 조합된 저압 무효전력 보상 시스템의 세밀한 조정 단계
🔧 설치 시 주의사항
저압 진상 콘덴서는 설치 환경과 배선 품질에 따라 수명과 안정성이 크게 달라집니다.
- 옥내용 전용 설치 비, 결로, 고습 환경 및 염분·부식성 가스가 많은 장소는 피하는 것이 필요합니다. 직사광선과 강한 진동이 없는 배전반 내부 설치가 권장됩니다.
- 정격 전압 및 과전압 관리 계통 전압은 380V 정격을 기준으로 하며, 110% 과전압은 24시간 중 8시간 이내 등 제시된 과전압 허용 시간을 초과하지 않도록 상시 모니터링이 필요합니다.
- 배선 굵기 및 접속 방법 콘덴서 단자에는 연선을 사용하고, 전선 굵기는 정격전류의 1.35배 이상으로 선정하는 것이 바람직합니다. 단자부는 절연 커버로 보호하고, 과도한 토크로 볼트를 조이지 않도록 주의해야 합니다.
- 방열 및 이격 거리 확보 변압기, 저항 등 발열체와는 거리를 두고, 상부 및 전후면에 약 50mm 이상의 팽창 여유 공간을 확보해야 합니다. 이는 내부 사고 시 압력식 보안장치가 정상 작동하도록 하기 위함입니다.
- 고조파 및 공진 검토 고조파 전류가 5% 이내 조건에서 사용되는 것이 바람직하며, 직렬 리액터 등 주변 기기와의 조합 시 계통 공진이 발생하지 않도록 사전 해석이 필요합니다.
🛠️ 유지보수 가이드
정기 점검을 통해 열화 징후를 조기에 확인하는 것이 중요합니다.
- 외관 및 온도 점검 케이스 팽창 여부, 절연유 누유, 변색을 육안으로 확인하고, 표면 온도가 주변 온도보다 25℃ 이상 높아지지 않는지 비접촉 온도계를 활용해 점검합니다.
- 전류·전압 및 역률 확인 계통 운전 중 선로 전류가 명판 정격과 크게 차이나지 않는지 확인하고, 상간 전류 불평형이 108%를 넘는 경우 즉시 원인 분석 및 교체를 검토하는 것이 바람직합니다.
- 절연 저항 및 안전 장치 확인 정전 상태에서 단자-케이스 간 절연 저항을 측정해 기준(2000MΩ 이상)을 만족하는지 확인합니다. 이상 소음, 비정상 팽창 등이 관찰되면 내부 보안장치 작동 가능성을 고려해 사용을 중지하는 것이 안전합니다.
✅ 결론 및 추천
DLE-3H10T는 380V 삼상 계통에서 소용량 역률 보정이 필요한 현장에 적합한 저압 진상 콘덴서입니다. KS 규격을 준용한 설계와 압력식 보안장치, 방전저항 내장 구조로 안전성과 신뢰성을 동시에 확보한 점이 장점입니다. 소형 배전반의 세밀한 단계 제어가 필요한 설비, 특히 자동 역률 조정기와의 조합을 고려하는 현장에 우선적으로 추천됩니다.
