유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 15UF DLE-3H15T

📌 개요

유입식 저압 진상 콘덴서 DLE-3H15T(380V, 15µF)는 옥내용 삼상 전력 설비의 역률 개선을 위해 설계된 KS 인증 저압 진상 콘덴서입니다. 역률 개선을 통해 불필요한 무효전력을 줄이고, 배전반 및 설비의 전류 부하를 경감하는 데 최적화된 제품입니다. 압력감지 차단형 보안장치와 방전저항이 내장되어 안전성과 유지보수 편의성이 우수한 점이 특징입니다.

⚙️ 주요 사양

항목	사양

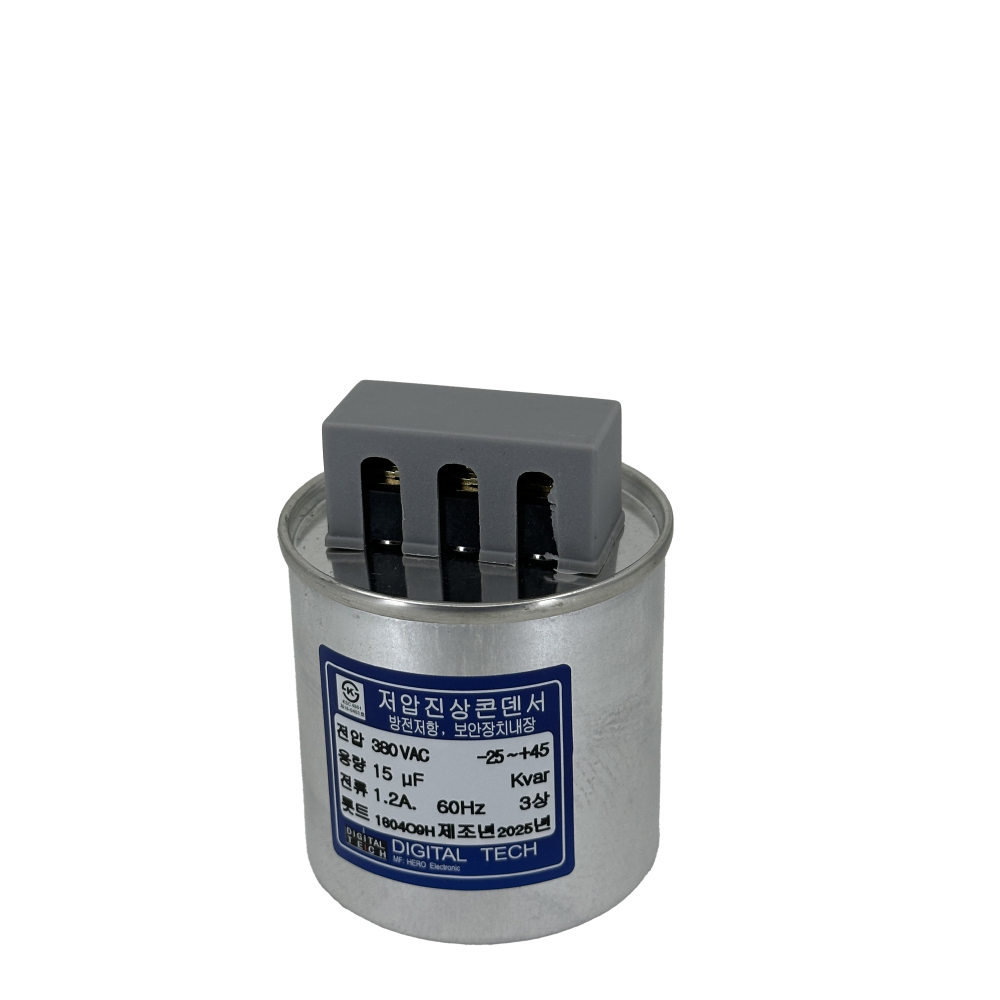

제품명	유입식 저압 진상 콘덴서 DLE-3H15T
정격 전압	380V AC (삼상)
정격 용량	15µF 유입식 진상 콘덴서
정격 전류 (3상)	22.8A (60Hz 기준, 표기값)
외형 치수	폭 A: 220mm / 높이 B: 240mm (FIG.3 형식)
사용 장소	옥내용, 수직 설치 전용
사용 주위 온도	-25℃ ~ +45℃ (24시간 평균 35℃ 이하)
허용 과전압	정격의 110%: 8시간/일, 115%: 30분/일, 120%: 5분/월 2회 이하, 130%: 1분/월 2회 이하
허용 과전류	정격 전류의 130% 이내
용량 허용차	정격 대비 -5% ~ +15%, 상간 불평형율 108% 이내
손실율	0.35% 이내 (20℃ 및 70℃, 정격전압)
내전압 시험	단자 상호간: 정격×2.15배 10초 / 단자-케이스간: 3000VAC 1분
절연 저항	단자-케이스간 2000MΩ 이상
보안장치	압력감지 차단형 보안장치 내장, 케이스 파열 방지 구조
방전 저항	전원 차단 후 3분 이내 잔류 전압 75V 이하
함침제	콘덴서용 절연유 사용, PCB 미포함
준용 규격	KS C4801, JIS C4901, IEC 60831 (1000V 이하 계통용)

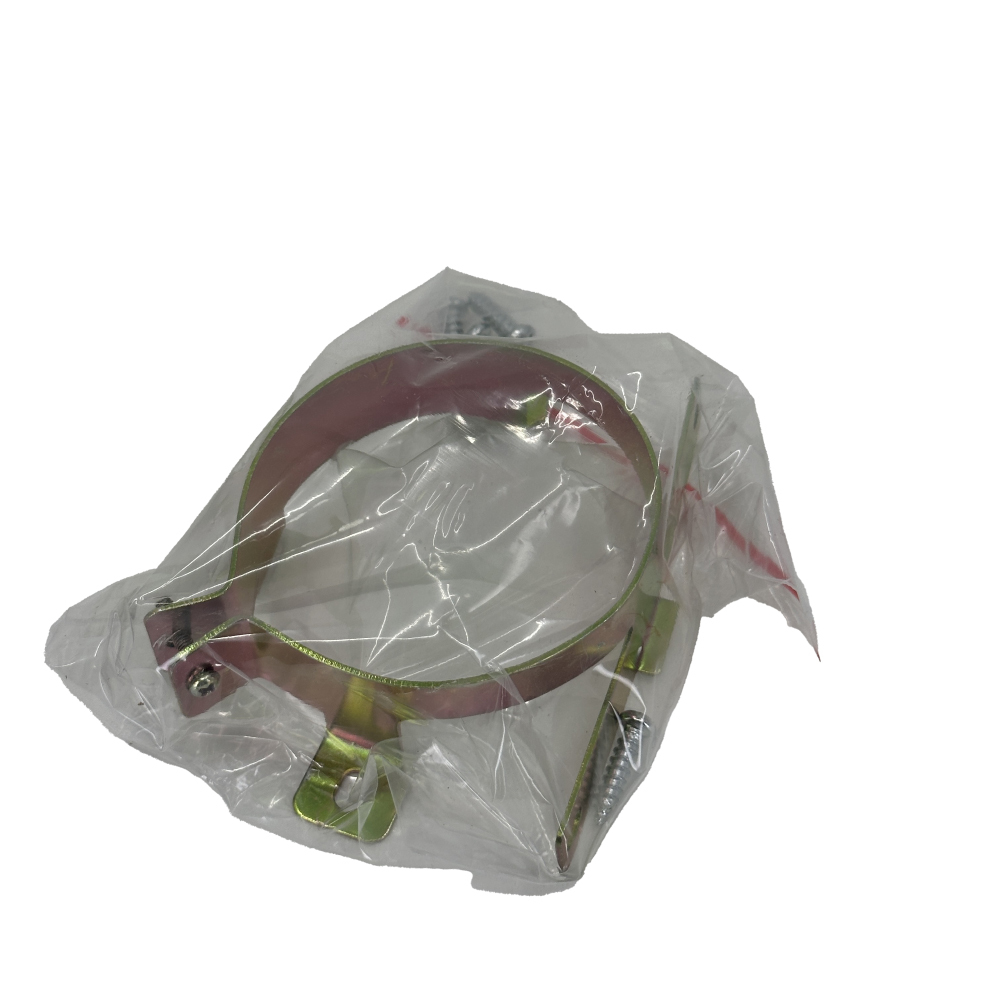

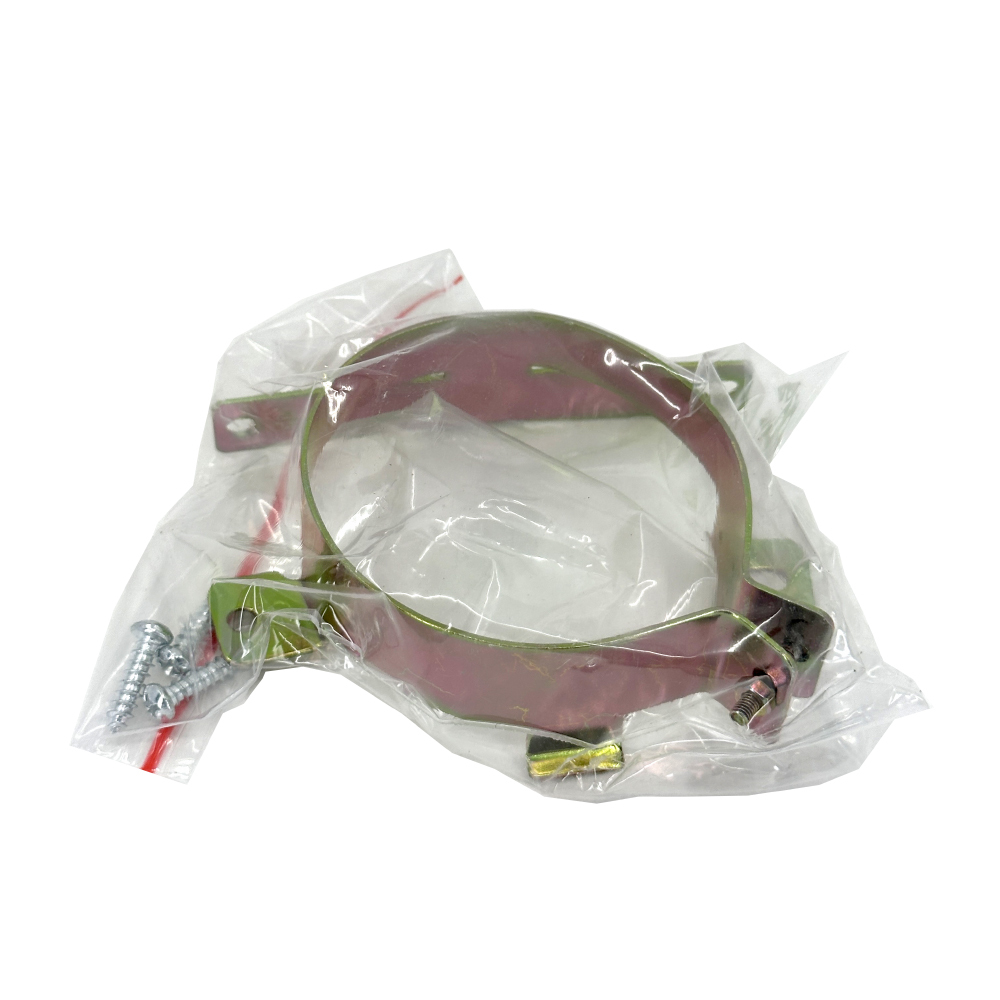

구성품	콘덴서 본체, 취부 밴드, 고정 볼트 세트

🏭 적용 분야

DLE-3H15T는 저압 삼상 380V 계통에서 역률 개선 및 무효전력 보상을 위해 활용되며, 다음과 같은 현장에 적합합니다.

• 소형 공장, 기계실, 배전반 내 고정형 역률 보상 패널
• 팬, 펌프, 콤프레서 등 유도성 부하 중심의 설비 라인
• 상가형 빌딩, 물류센터의 분전반 단위 역률 개선
• 자동 역률 조정기(자동 콘덴서 뱅크) 단위 모듈 구성용

🔧 설치 시 주의사항

진상 콘덴서는 계통 조건과 설치 환경에 민감하므로, 다음 사항을 우선적으로 확인하는 것이 중요합니다.

1. 설치 장소는 옥내 전용으로 선정하며, 비를 맞거나 습도가 높고 염분·부식성 가스가 많은 환경은 피해야 합니다. 직사광선, 과도한 진동, 금속 분진 환경 역시 수명 저하 요인이 됩니다.

2. 콘덴서 본체는 반드시 수직으로 세워 설치하고, 취부 밴드와 고정 볼트를 이용해 견고하게 고정하는 것이 권장됩니다. 상단 팽창부와 전후면에는 약 50mm 이상의 여유 공간을 확보해 보안장치 작동 시 변형 여유를 두어야 합니다.

3. 접속 전선은 연선 사용을 기본으로 하며, 굵기는 정격 전류의 1.35배 이상 용량을 고려해야 합니다. 단자부에는 절연 커버를 적용해 이물질, 도전성 분진, 소동물 접촉에 의한 사고를 예방하는 것이 바람직합니다.

4. 변압기, 저항기, 리액터 등 발열 장치 인근 설치 시 열 차폐판 설치 또는 충분한 방열 공간 확보가 필요합니다. 또한 직렬 리액터 및 주변 기기와의 조합에서 공진이 발생하지 않도록 계통 고조파를 사전 검토해야 합니다.

5. 개폐기나 자동 역률 조정기가 단시간 내 빈번히 ON/OFF를 반복하면 콘덴서 내부 열적 스트레스가 커집니다. 제어 설정(지연 시간, 투입 단계)을 조정해 투입·차단 빈도를 적정 수준으로 제한하는 것이 바람직합니다.

🛠️ 유지보수 가이드

안정적인 운전과 수명 확보를 위해 정기 점검과 상태 모니터링이 중요합니다.

첫째, 운전 중 단자간 전압과 선로 전류를 주기적으로 측정하여 정격값 대비 과전압과 과전류가 지속되지 않는지 확인하는 것이 필요합니다. 특히 상간 전류 불평형율이 108%를 넘을 경우, 설비 상태와 콘덴서 자체를 점검하는 것이 안전합니다.

둘째, 외관과 온도 상태를 정기적으로 확인하는 것이 좋습니다. 케이스가 눈에 띄게 팽창했거나, 누유 흔적이 있거나, 표면 온도가 주변 온도보다 25℃ 이상 높을 경우에는 고장 징후로 판단하고 교체를 검토해야 합니다. 비정상적인 소음, 누전 징후 역시 즉시 철거 또는 교체 대상에 해당합니다.

셋째, 운전 중 단자부 체결 상태를 정기 점검하여 풀림이나 발열 흔적이 없는지 확인하는 것이 중요합니다. 단, 전원 차단 후에도 잔류 전압이 남을 수 있으므로 충분한 방전 시간을 확보한 뒤 작업하는 것이 필수입니다.

✅ 결론 및 추천

DLE-3H15T는 380V 삼상 계통에서 비교적 소용량 단계의 역률 보상에 적합한 유입식 저압 진상 콘덴서입니다. KS 규격 기반의 내전압, 손실율, 보안장치 사양을 충족하여 신뢰성 있는 운전을 기대할 수 있습니다.

요약하면, 첫째, 380V 15µF 단위로 세밀한 역률 보상 설계를 할 수 있어 자동 역률 조정기 및 소형 패널용으로 유리합니다. 둘째, 압력식 보안장치와 방전저항 내장으로 안전성이 높고 유지보수가 용이합니다. 셋째, 명확한 허용 조건과 설치 가이드가 제공되어 표준적인 산업·상업 설비에서 안심하고 적용할 수 있는 구성이 됩니다.
