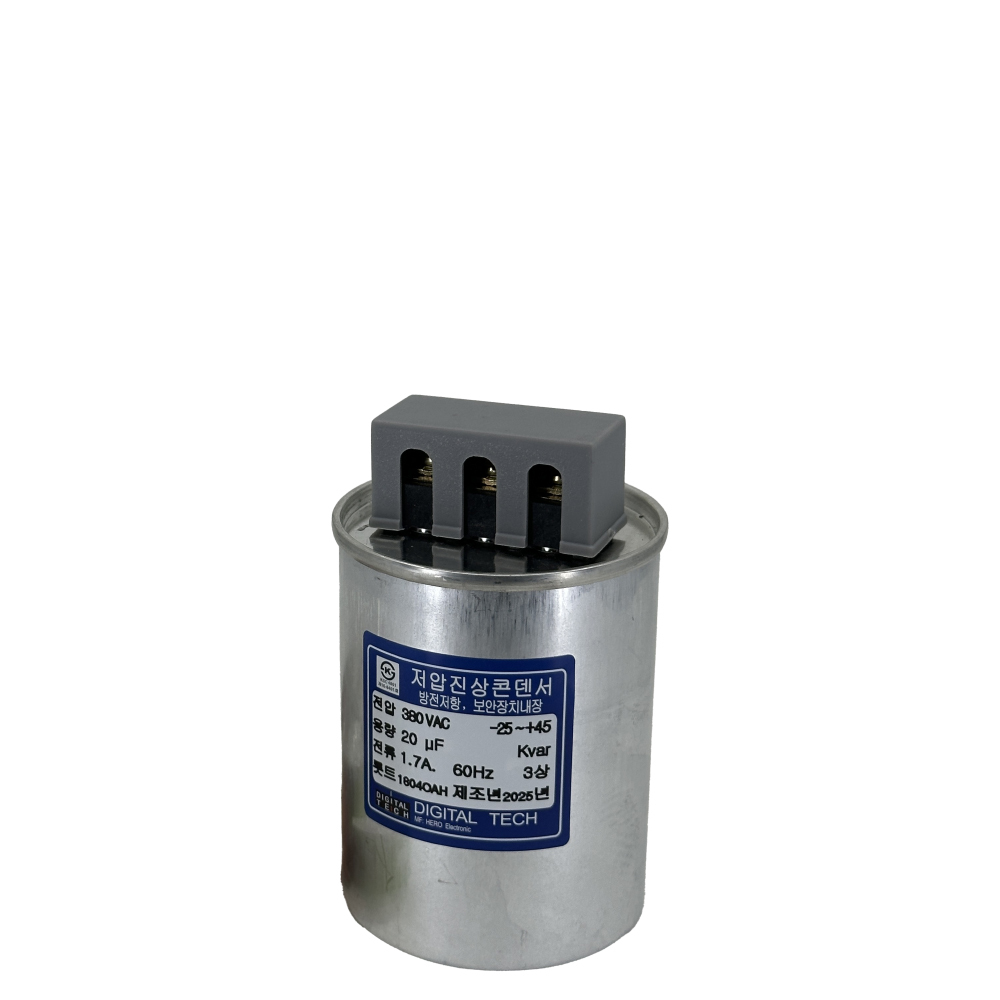

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 20UF DLE-3H20T
📌 개요
DLE-3H20T는 옥내용 삼상 저압 진상 콘덴서로, 380V 계통에서 역률을 개선하기 위해 설계된 제품입니다. 20µF 용량의 오일 유입식 구조를採용하여 내구성과 안전성을 확보했으며, KS 규격을 준용해 일반 산업 설비는 물론 소규모 배전반에도 적용하기 적합합니다. 압력 감지형 보안장치와 내장 방전저항을 통해 운전 중과 정지 후 모두 안정적인 사용이 가능하도록 구성되어 있습니다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 제품명 | 유입식 저압 진상 콘덴서 옥내용 삼상 380V 20µF DLE-3H20T |
| 모델명 | DLE-3H20T |
| 카테고리 | 콘덴서 커패시터 > 저압 진상 콘덴서 |
| 정격 전압 | 380V AC (삼상) |
| 정격 용량 | 20µF |
| 정격 전류 (3상) | 약 1.7A |
| 치수 (A × B) | 약 85mm × 105mm (FIG.3 타입) |
| 설치 환경 | 옥내 전용, -25℃ ~ +45℃ (24시간 평균 35℃ 이하) |
| 최대 허용 과전압 | 정격의 110~130% (시간 조건별 상이) |
| 최대 허용 과전류 | 정격 전류의 130% 이내 |
| 용량 허용차 | 정격 대비 -5% ~ +15% |
| 손실률 | 0.35% 이내 (20℃ 및 70℃, 정격전압) |
| 내전압 시험 | 단자간: 정격 × 2.15배(10초), 단자-케이스간: 3000VAC(1분) |
| 절연 저항 | 단자 일괄 – 케이스간 2000MΩ 이상 |
| 함침제 | 콘덴서용 오일 (PCB 미포함) |
| 보안장치 | 압력감지 차단형 보안장치 내장, 방전저항 내장 (3분 이내 75V 이하) |
| 준용 규격 | KS C4801, JIS C4901, IEC 60831 |

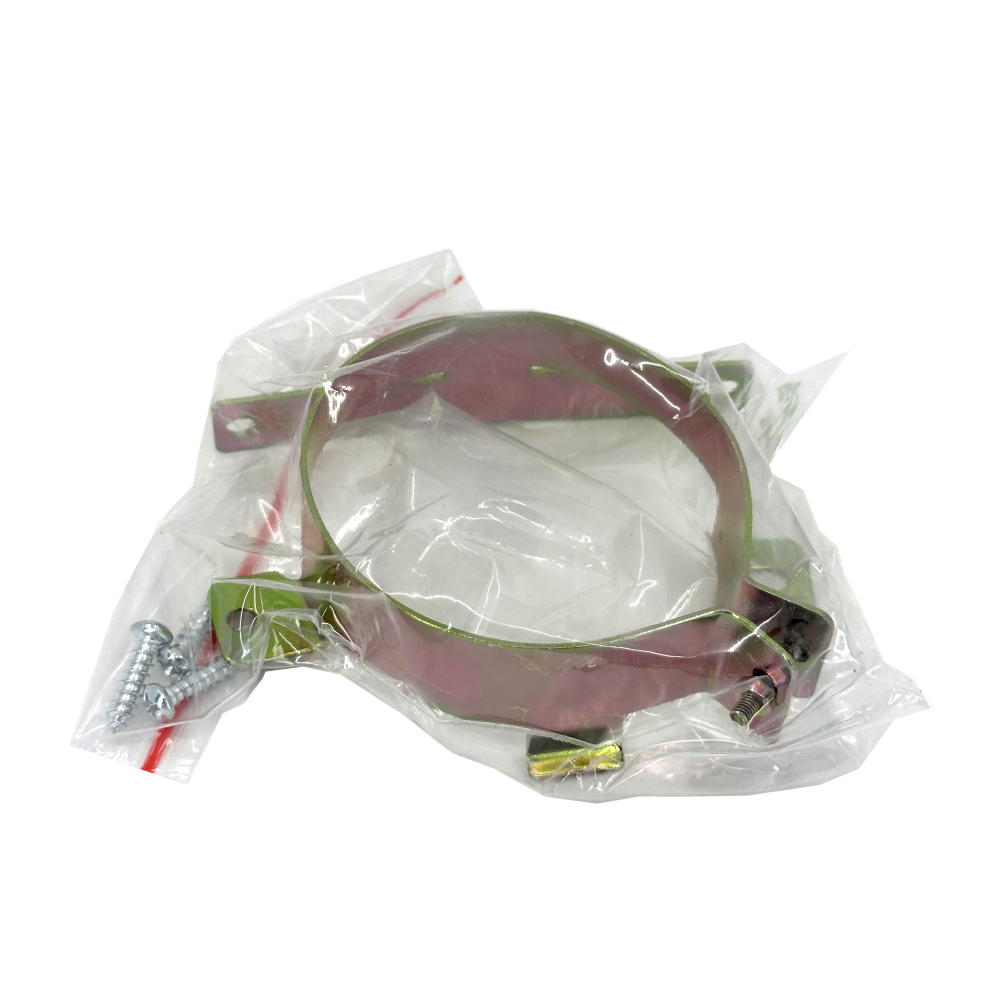

| 기본 구성품 | 저압 콘덴서 본체, 취부구 밴드, 고정 볼트 |
🏭 적용 분야
DLE-3H20T는 380V 저압 삼상 계통에서 소용량 역률 개선이 필요한 현장에 적합합니다. 다음과 같은 설비에서 활용하기에 유리합니다.
- 소형 배전반, 분전반의 기본 역률 보상 및 보조 콘덴서 용도
- 소규모 모터 부하 설비의 개별 역률 개선용 (팬, 펌프, 블로워 등)
- 자동역률조정기 패널 내부의 단위 용량 모듈로 사용
- 고조파가 상대적으로 낮은 일반 공장, 상가 빌딩의 저압 배전 설비
🔧 설치 시 주의사항
저압 진상 콘덴서는 설치 환경과 배선 상태에 따라 수명과 안전성이 크게 달라집니다. 특히 옥내용 삼상 콘덴서 특성을 고려해 다음 사항을 준수하는 것이 중요합니다.
-
설치 환경 관리
옥내 전용 제품이므로 비나 직사광선을 받는 장소, 습도가 높은 장소, 염분이나 부식성 가스가 많은 장소는 피해야 합니다. 주위 온도는 -25℃ ~ +45℃ 범위에서 사용하고, 진동이 심한 위치나 금속분진이 많은 곳도 지양하는 것이 바람직합니다.
-
배선 굵기 및 개폐기 용량 검토
콘덴서에 접속하는 전선은 연선을 사용하며, 정격 전류의 1.35배 이상 용량을 갖는 굵기를 선정하는 것이 권장됩니다. 캐패시터 용량별 적용 전선표와 개폐기 정격을 함께 검토해, 과열과 단자 과부하를 방지해야 합니다.
-
단자부 절연 및 기계적 고정
단자부는 반드시 절연 커버로 보호해 이물질이나 도전성 물질의 접촉을 차단해야 합니다. 조임 볼트와 너트는 충분한 토크로 조여 이완을 방지하되, 과도한 힘으로 인해 단자가 파손되지 않도록 주의가 필요합니다.
-
방열 및 간격 확보
변압기나 저항기 등 발열체 근처에 설치하는 경우 열 차폐판 설치 또는 충분한 통풍을 확보하는 것이 바람직합니다. 상단 또는 전·후면에는 내장된 압력식 보안장치가 작동할 수 있도록 약 50mm 이상의 여유 공간을 두는 것이 좋습니다.
-
공진·고조파 검토
직렬 리액터와의 조합, 시스템 고조파 수준을 사전에 검토하여 공진이 발생하지 않도록 해야 합니다. 콘덴서는 전류 고조파 5% 이하 환경에서 사용하는 것이 권장되며, 필요 시 전용 리액터와 함께 설계하는 것이 안전합니다.
🛠️ 유지보수 가이드
DLE-3H20T의 성능을 유지하려면 정기적인 점검과 기준에 따른 교체 판단이 중요합니다. 현장 점검 시 다음 사항을 중심으로 관리하는 것이 효과적입니다.
첫째, 운전 중 표면 온도와 외관 상태를 확인하는 것이 필요합니다. 주위 온도보다 25℃ 이상 과열되거나 케이스가 눈에 띄게 팽창한 경우, 내부 이상 가능성이 높으므로 교체가 권장됩니다. 또한 누유, 변색, 이상 소음이 관찰되면 즉시 회로에서 분리하고 상태를 재점검해야 합니다.
둘째, 선로 전류와 역률을 정기적으로 측정하는 것이 좋습니다. 단자간 전압이 정상임에도 선로 전류 불평형률이 108%를 초과하거나, 명판 값과 비교해 정격 전류와 차이가 크다면 내부 용량 변화나 절연 열화가 의심됩니다. 이 경우에는 콘덴서를 교체해 시스템 전체 역률 제어의 신뢰성을 확보하는 것이 안전합니다.
✅ 결론 및 추천
DLE-3H20T는 380V 삼상 계통에서 소용량 역률 보상에 특화된 저압 진상 콘덴서입니다. KS 및 IEC 규격을 준용하고, 압력감지형 보안장치와 방전저항을 기본 내장해 안정적인 설계를 갖추고 있습니다. 옥내용 배전반, 자동역률조정기 패널, 소규모 모터 부하 등에서 신뢰성 있는 역률 개선 솔루션을 찾는 사용자에게 적합한 선택이라 판단됩니다.
