유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 30UF DLE-3H30T

📌 개요

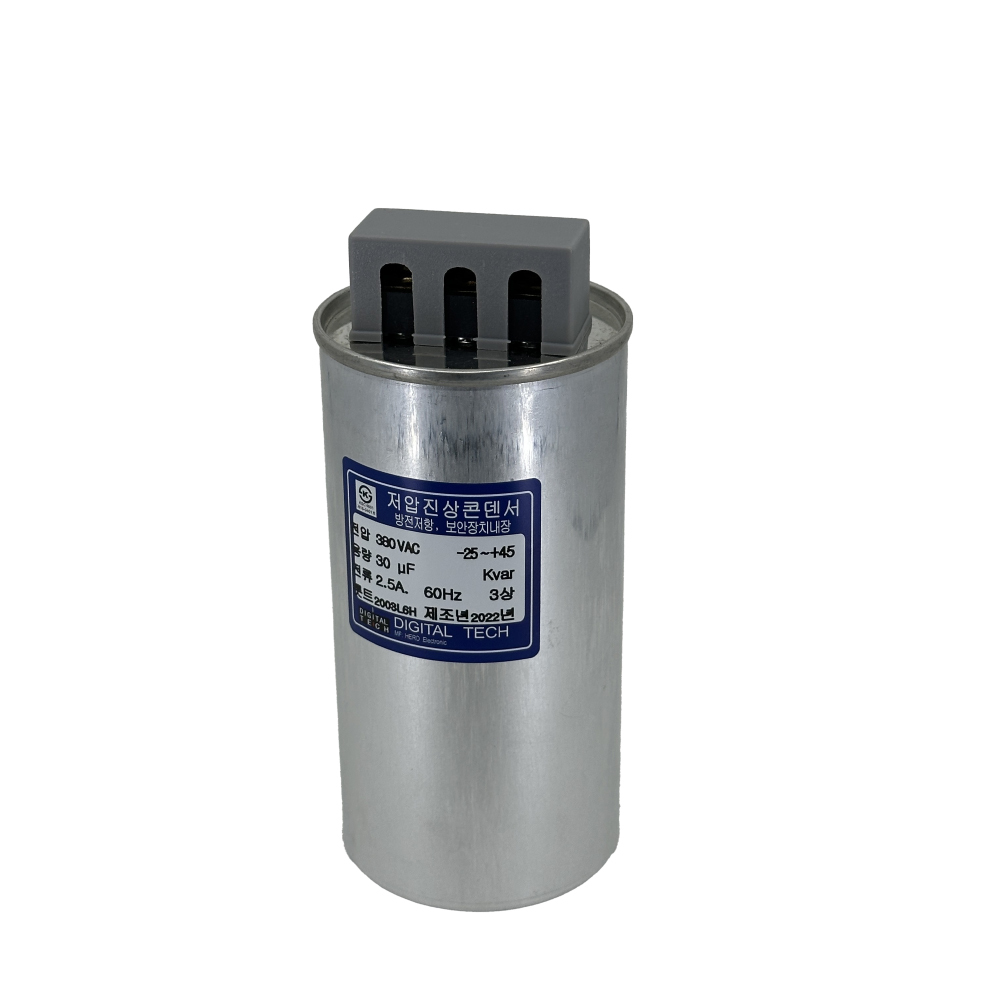

유입식 저압 진상 콘덴서 DLE-3H30T는 옥내 삼상 전원에서 역률을 개선하기 위한 저압 진상용 커패시터 제품이다.

유입식 구조는 절연유(PCB 미포함)를 사용하여 절연 성능과 열 특성을 확보하며, 설비의 무효전력을 보상해 전력 손실을 줄이는 목적에 적합하다.

압력감지 차단형 보안장치와 방전저항 내장 사양이 명시되어, 운전 안정성과 정비 편의성 측면에서 기본기를 갖춘 구성이 특징이다.

⚙️ 주요 사양

항목	사양
제품명	유입식 저압 진상 콘덴서 DLE-3H30T
정격전압	380V (삼상)
정격용량	30µF
정격전류(3Φ)	2.5A
외형 치수(A×B)	125×145mm
설치 환경	옥내 전용, 주위온도 -25~45℃(24시간 평균 35℃ 이하)
보호 및 안전	방전저항 내장(3분 이내 75V 이하), 보안장치 내장
준용 규격	KS C4801, IEC 60831 등

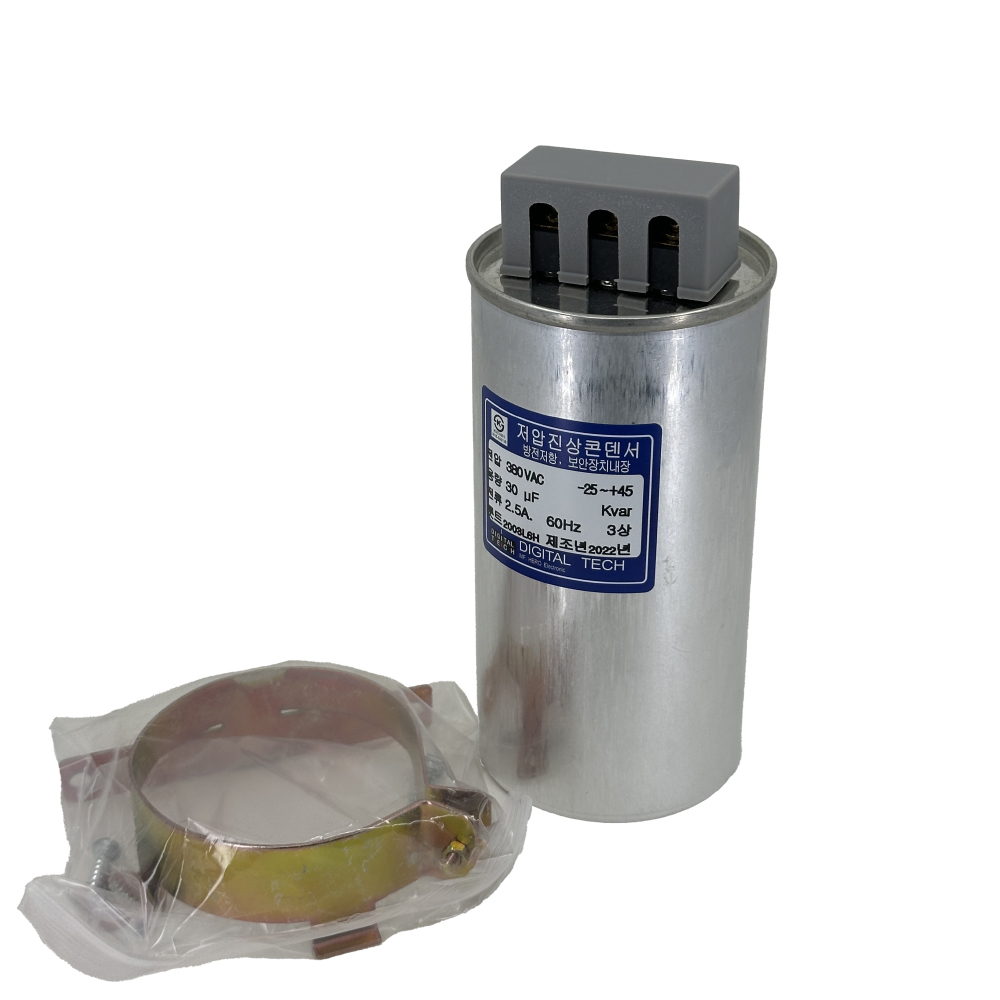

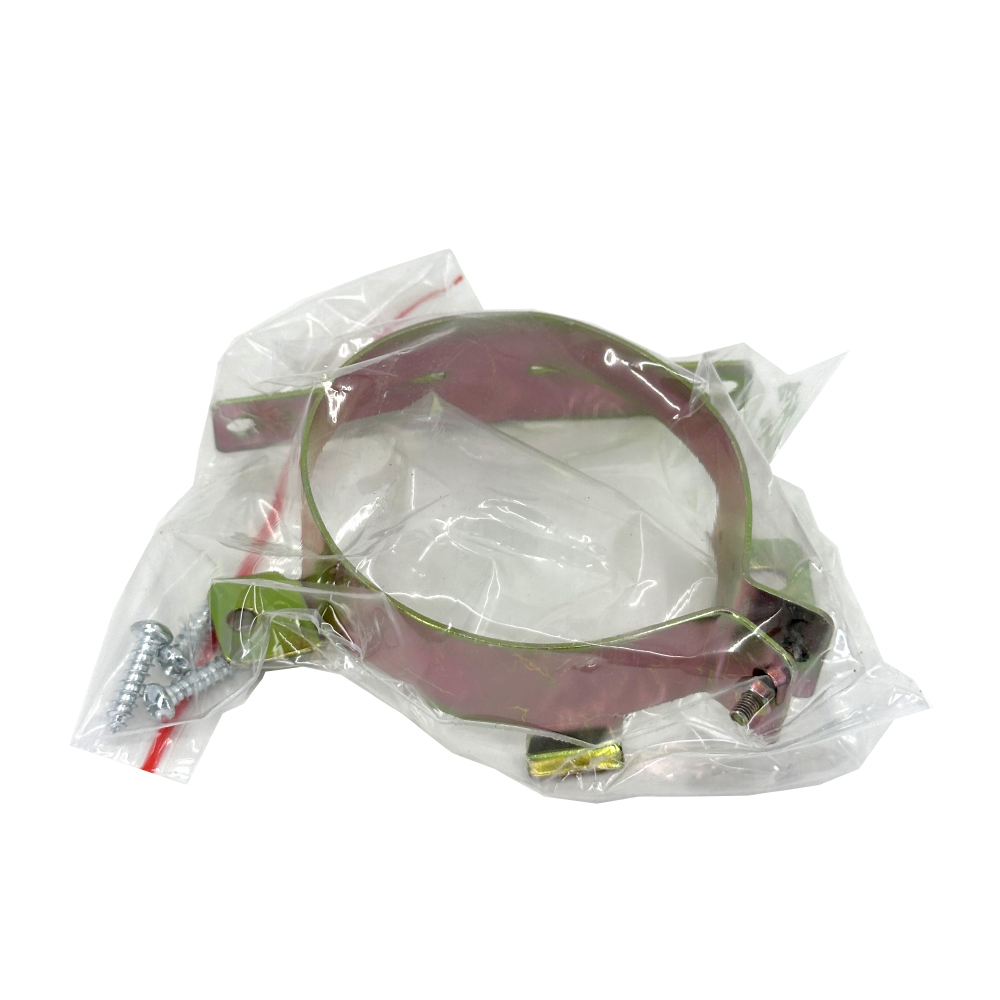

기본 구성품	본품, 취부구 밴드, 고정볼트

🏭 적용 분야

진상 콘덴서는 역률(유효전력 대비 피상전력 비)을 개선하여 설비 전류를 낮추는 용도로 사용된다.

• 유도전동기 중심의 공장 설비 분전반 및 MCC
• 콤프레서, 펌프, 송풍기 등 연속 운전 부하
• 용접기, 소형 생산장비 등 역률 저하 구간 보정
• 자동역률조정기(APFC) 연동 단계용 콘덴서 뱅크

🔧 설치 시 주의사항

커패시터는 고조파와 과전압에 민감하며, 설치 품질이 수명에 직접 영향을 준다.

1. 옥내 전용 조건을 준수하고, 습기·침수·부식성 가스 환경을 회피한다.
2. 본체를 수직으로 고정하고, 케이스 접지를 확실히 시공한다.
3. 단자부는 절연커버로 보호하고, 도전성 분진 접근을 차단한다.
4. 보안장치 팽창 공간을 고려하여 상부 및 주변에 약 50mm 이상 여유를 확보한다.
5. 고조파가 우려되는 계통은 직렬 리액터 적용 및 공진 검토가 필요하다.

🛠️ 유지보수 가이드

정기 점검은 외관 이상과 전류 상태 확인이 핵심이다.

첫째, 팽창·누유·이상 소음 발생 시 즉시 철거 또는 교체가 필요하다.

둘째, 선로전류 불평형이 기준을 초과하거나 정격전류와 편차가 크면 열화 가능성을 의심한다.

셋째, 전원 차단 후에도 잔류전압이 존재하므로 방전 시간 확보 후 작업이 필요하다.

✅ 결론 및 추천

DLE-3H30T는 380V 삼상 설비에서 역률 개선을 목표로 할 때 적용이 명확한 유입식 저압 진상 콘덴서이다.

첫째, 방전저항과 보안장치 내장으로 운전 및 정비 안전성을 확보한다.

둘째, 옥내 설치 조건과 과전압·과전류 허용 조건이 제시되어 설계 검토에 유리하다.

셋째, 고조파 환경에서는 리액터 병행 등 계통 대책을 전제로 선택하는 구성이 적합하다.
