유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 1상 220V 20UF DLE-2B20S
DTJ220V_20UF 유입식 진상콘덴서 구매 전 필독
📌 개요

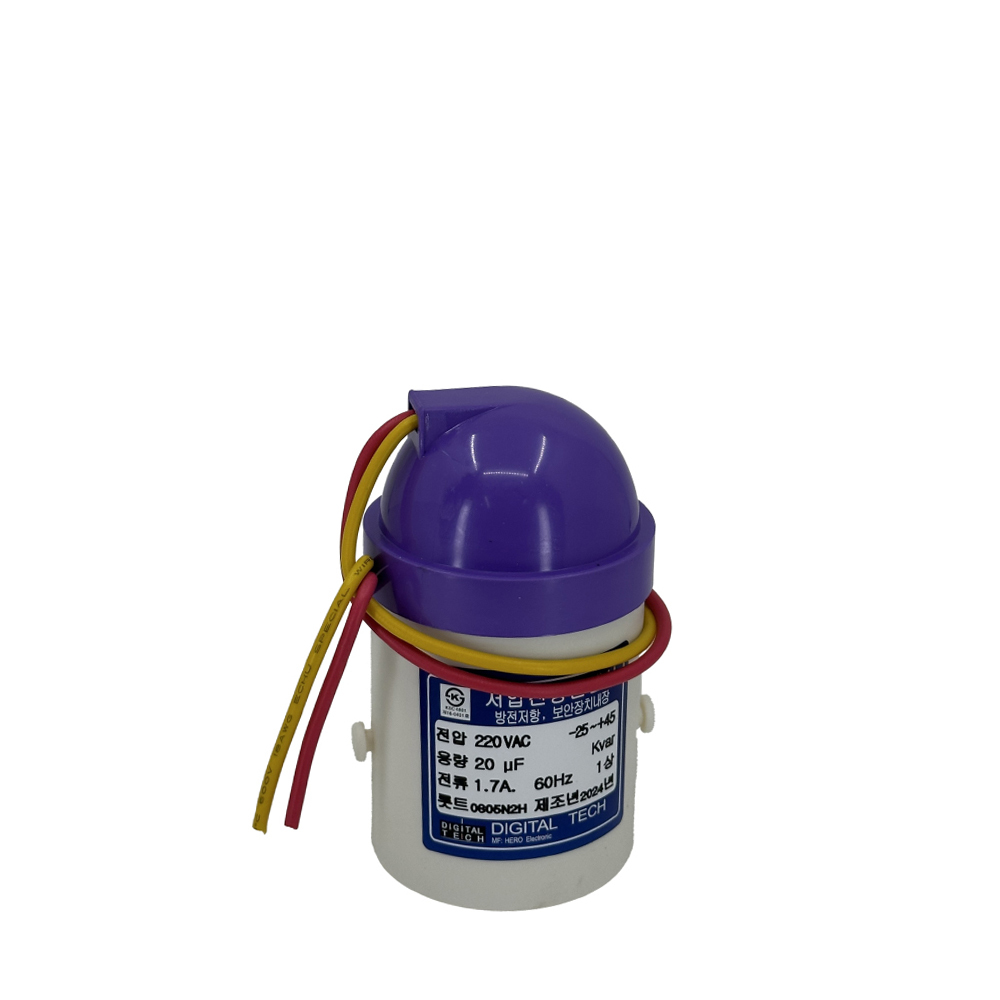

DLE-2B20S는 옥내용 단상 설비에서 역률을 개선하기 위한 유입식 저압 진상 콘덴서(부하와 병렬로 연결해 무효전력을 보상하는 장치)입니다.
정격 220V 환경에서 사용되며, 자체 방전저항과 압력감지 차단형 보안장치가 내장된 점이 특징입니다.
현장에서는 분전반 내 개별 보상 또는 특정 단상 유도부하 주변 보상 용도로 검토되는 타입입니다.
👤 이런 분께 필요한 제품입니다
다음과 같은 상황에서 DLE-2B20S 같은 단상 진상 콘덴서가 실질적인 개선 수단이 됩니다.
첫째, 단상 220V 모터(콤프레서, 펌프, 송풍기 등) 운전 시 역률이 낮아 선로전류가 커지고, 배선 발열이나 차단기 트립이 잦은 경우입니다.
둘째, 용접기·소형 승압변압기·유도성 부하 비중이 높은 공정에서 설비 증설 후 전류 여유가 부족해진 경우입니다.
셋째, 자동역률조정기(APFR)를 쓰기 애매한 소규모 현장에서 특정 부하에만 개별 보상을 적용해 전압강하와 손실을 줄이려는 경우입니다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 카테고리 | 콘덴서 커패시터>저압 진상 콘덴서 |
| 모델명 | DLE-2B20S |
| 정격전압 | 220V (60Hz, 단상) |
| 정격용량 | 20µF |
| 정격전류 | 1.66A |
| 치수(도면 FIG1) | A 53mm / B 81mm / C 70mm / D 95mm |
| 보안장치 | 압력감지 차단형 내장 |
| 방전저항 | 전원 개방 후 3분 이내 75V 이하 |
| 준용 규격 | KS C4801, JS C4901, IEC 60831 |
| 사용 환경 | 옥내 전용, -25~45℃(24시간 평균 35℃ 이하) |

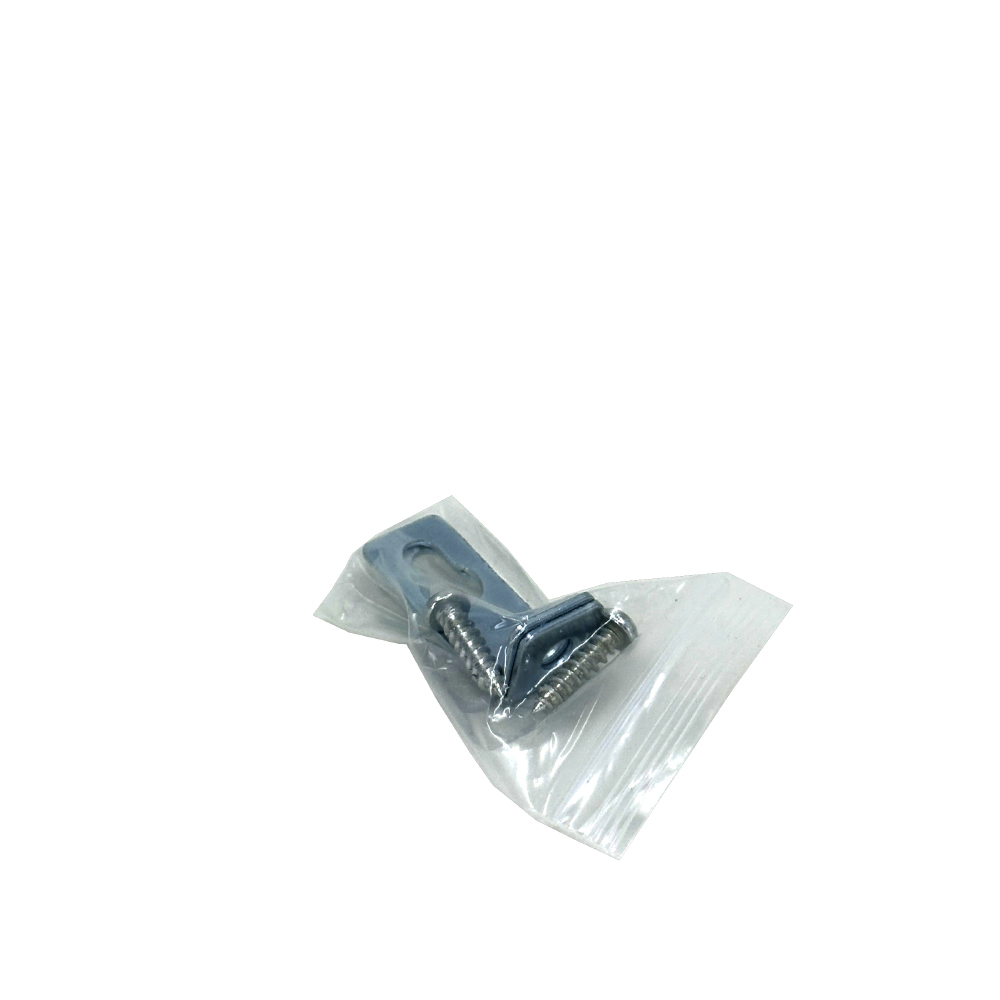

| 기본 구성 | 본품, 취부구 밴드, 고정볼트 |
🏭 적용 분야
단상 220V 유도전동기 부하의 개별 역률 보상
분전반 내 저압 진상 콘덴서 추가로 선로 전류 저감이 필요한 현장
설비 증설로 전압강하가 체감되는 구간의 손실 저감 목적
소규모 공장·상가 설비에서 간단한 보상 구성이 필요한 경우
⭐ 이 제품을 선택해야 하는 이유
첫째, KS C4801 및 IEC 60831 준용으로 저압 진상 콘덴서 선정 시 요구되는 기본 신뢰 프레임을 갖추고 있습니다.
둘째, 내압 사고 시 케이스 파열을 줄이기 위한 압력식 보안장치가 내장되어 2차 피해 리스크를 낮추는 방향의 설계입니다.
셋째, 방전저항 내장으로 전원 차단 후 잔류전압을 일정 시간 내 낮추도록 규정되어 있어 점검·교체 작업에서 안전 절차 수립에 유리합니다.
🔧 설치 시 주의사항
부하와 병렬로 접속하는 구성이 일반적이며, 차단기·접촉기 정격은 콘덴서 투입전류를 고려해 선정하는 것이 권장됩니다.
접속 전선은 연선을 사용하고, 전선 굵기는 정격전류의 1.35배 이상을 고려하는 방식이 안내되어 있습니다.
단자부는 절연커버로 보호하고, 분진·금속가루 등 도전성 오염원을 차단하는 배치가 필요합니다.
콘덴서는 팽창형 안전장치가 동작할 수 있으므로 상부 공간 약 50mm 이상을 확보하는 것이 권장됩니다.
고조파(기본파 외 왜곡 전류) 유입에 취약할 수 있으므로, 고조파 환경이 의심되면 직렬 리액터 적용 여부를 포함해 시스템 단위로 검토가 필요합니다.
🛠️ 유지보수 가이드
외관 점검에서 팽창, 누유, 변색, 이상 소음이 확인되면 고장 판정 후 즉시 철거 또는 교체가 필요합니다.
운전 중 표면온도가 주위온도 대비 25℃ 이상 상승하면 열화 가능성이 커지므로 부하 조건, 과전압, 환기 상태를 함께 점검하는 것이 권장됩니다.
전원 차단 후에도 잔류전압이 존재할 수 있으므로, 작업 전 방전 시간 확보와 단자 전압 확인 절차를 유지하는 것이 안전합니다.
✅ 결론 및 추천
DLE-2B20S는 단상 220V 설비에서 역률 보상을 간단히 적용하려는 현장에 적합한 저압 진상 콘덴서입니다.
구매 판단의 핵심은 3가지입니다. 첫째, 대상 부하가 유도성(모터 중심)인지 확인됩니다. 둘째, 고조파 환경 여부를 점검해 리액터 등 보호 대책을 결정하는 것이 필요합니다. 셋째, 옥내 설치 조건과 공간(상부 팽창 여유, 환기)을 확보하는 것이 중요합니다.
소규모 개별 보상 목적이며 규격 기반 제품을 찾는 경우 우선 검토가 권장됩니다.
