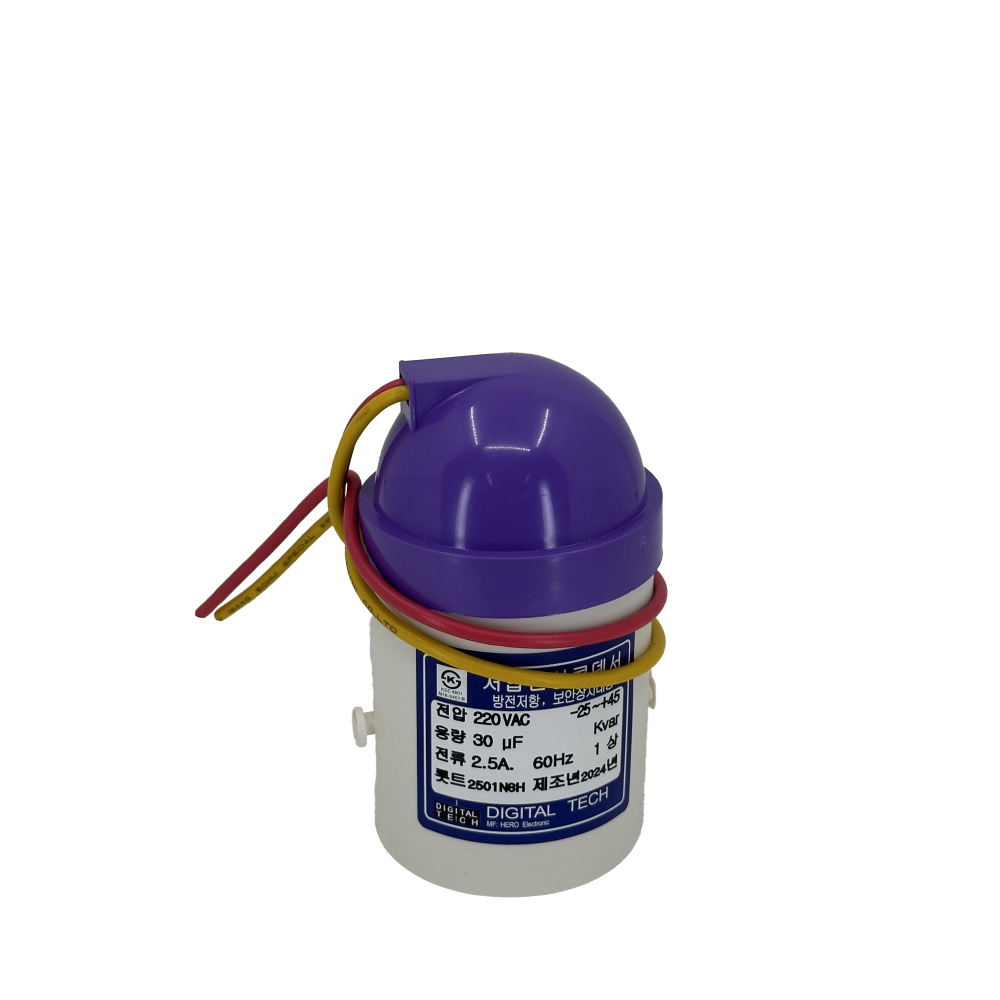

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 1상 220V 30UF DLE-2B30S
📌 개요
유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 단상 1상 220V 30UF DLE-2B30S는 저압 AC 계통에서 역률을 개선하기 위한 옥내용 진상 콘덴서이다.
유입식 구조로 절연유를 함침한 타입이며, 부하와 병렬로 접속해 무효전력 부담을 줄이는 용도로 사용된다.
압력감지 차단형 보안장치를 내장해 내부 이상 시 2차 사고를 줄이도록 설계된 점이 특징이다.
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 제품명 | 유입식 저압 진상 콘덴서 DLE-2B30S |
| 카테고리 | 콘덴서 커패시터>저압 진상 콘덴서 |
| 정격전압 | 220V |
| 정격용량 | 30µF |
| 상수 | 1상(단상) |
| 정격전류 | 2.49A |
| 외형 치수(mm) | A 53, B 81, C 70, D 95 |
| 방전저항 | 내장, 개방 후 3분 이내 75V 이하 |
| 보안장치 | 압력감지 차단형 내장 |
| 준용 규격 | KS C4801, JIS C4901, IEC 60831 |
| 사용 환경 | 옥내, -25℃~45℃(24시간 평균 35℃ 이하) |
| 세부 단자/결선 | 상세 사양 문의 필요 |
🏭 적용 분야
진상 콘덴서는 역률(유효전력 대비 피상전력의 비)을 개선해 전류 부담을 완화하는 장치이다.
설비 조건에 맞게 병렬로 접속하여 배전 손실을 줄이는 방식으로 활용된다.
- 단상 220V 유도성 부하의 역률 개선
- 소형 배전반 내 보상용 콘덴서 뱅크 구성
- 모터 구동 설비의 무효전력 저감
- 설비 증설 전, 여유 전류 확보 목적의 보상
🔧 설치 시 주의사항
유입식 콘덴서는 열과 고조파에 민감하므로 설치 환경 관리가 중요하다.
특히 고조파(정현파에서 벗어난 전류 성분) 조건에서는 과전류가 증가할 수 있다.
- 옥내 전용이며, 습기·침수·직사광선 환경을 회피한다.
- 발열체 주변 설치 시 차열 또는 충분한 방열 공간을 확보한다.
- 단자부는 절연커버로 보호하고 도전성 분진 유입을 차단한다.
- 개폐기 빈번 투입은 고장 요인이므로 투입 간격 대책을 수립한다.
- 직렬 리액터 적용 시 공진 가능성을 검토한다.
🛠️ 유지보수 가이드
정기 점검은 외관과 온도, 전류 상태 중심으로 구성하는 편이 효율적이다.
잔류전압이 남을 수 있으므로 차단 후 충분한 시간을 확보한다.
- 외관 팽창, 누유, 이상 소음 발생 시 즉시 철거 또는 교체가 필요하다.
- 표면 온도가 주위보다 크게 상승하면 열화 가능성이 있어 원인 점검이 필요하다.
- 선로전류가 명판 정격과 큰 차이를 보이면 계통 전압, 고조파, 접속 상태 점검이 필요하다.
✅ 결론 및 추천
DLE-2B30S는 단상 저압 계통에서 역률 개선 목적에 적합한 유입식 진상 콘덴서이다.
보안장치와 방전저항 내장으로 운용 안전성을 고려한 구성이며, 옥내 환경 기준을 준수할 때 안정적인 적용이 가능하다.
핵심 요약은 다음과 같다. 220V 저압용, 30µF 용량, 그리고 설치 환경과 고조파 조건 관리가 성능과 수명에 직접적인 영향을 미친다.
