유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 20KVA DLE-3H20K6T

DTJ380V_20KVA DLE-3H20K6T 구매 전 필독

📌 개요

DLE-3H20K6T는 옥내 배전반, 역률(피상전력 대비 유효전력 비율) 개선 설비에 쓰이는 유입식 저압 진상 콘덴서입니다.

삼상 380V 계통에서 무효전력을 보상해 불필요한 전류를 줄이고, 설비 여유와 전력요금(역률 패널티 포함) 측면을 정리하는 용도에 맞습니다.

제품 설명에 KS/IEC 준용과 보안장치(내부 압력 상승 시 차단) 내장이 명시되어 있어, 산업 현장에서 “기본은 갖춘” 타입으로 분류됩니다.

1. 이런 분께 필요한 제품입니다

1) 380V 삼상 모터가 많은 공장에서 역률이 떨어져 한전 역률 경고 또는 역률요금이 체감되는 경우입니다. 특히 콤프레서, 펌프, 팬이 동시에 돌아가는 라인이 흔한 케이스입니다.

2) 메인 차단기나 케이블이 자주 뜨겁고, 부하 전류가 애매하게 높은데 유효전력은 그만큼 안 나오는 경우입니다. 무효전력 성분이 큰 설비에서 전류만 “부풀어” 보일 때가 많습니다.

3) 기존 역률 보상반에서 동일 용량 교체가 필요한 경우입니다. 콘덴서는 소모품 성격이 강해 누유, 팽창, 전류 불평형이 보이면 교체가 정답인 경우가 많습니다.

⚙️ 주요 사양

항목	사양
제품 카테고리	콘덴서 커패시터>저압 진상 콘덴서

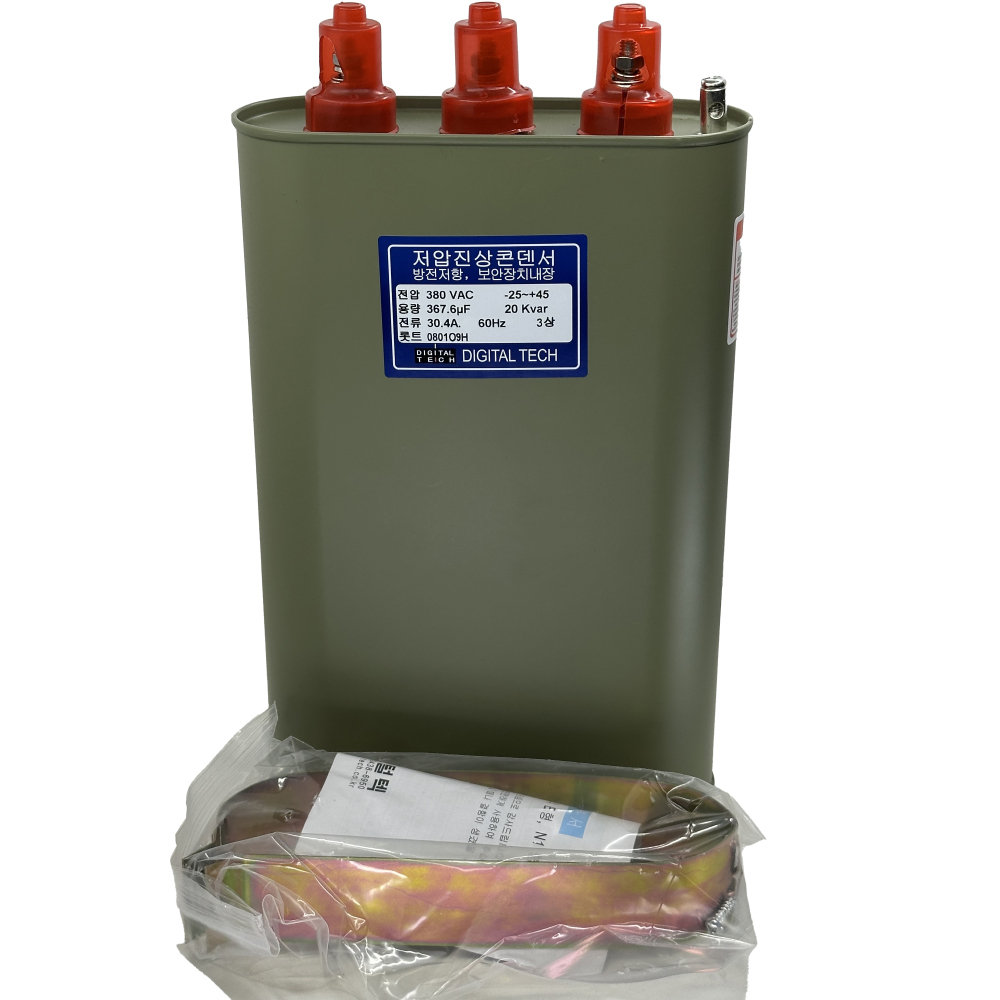

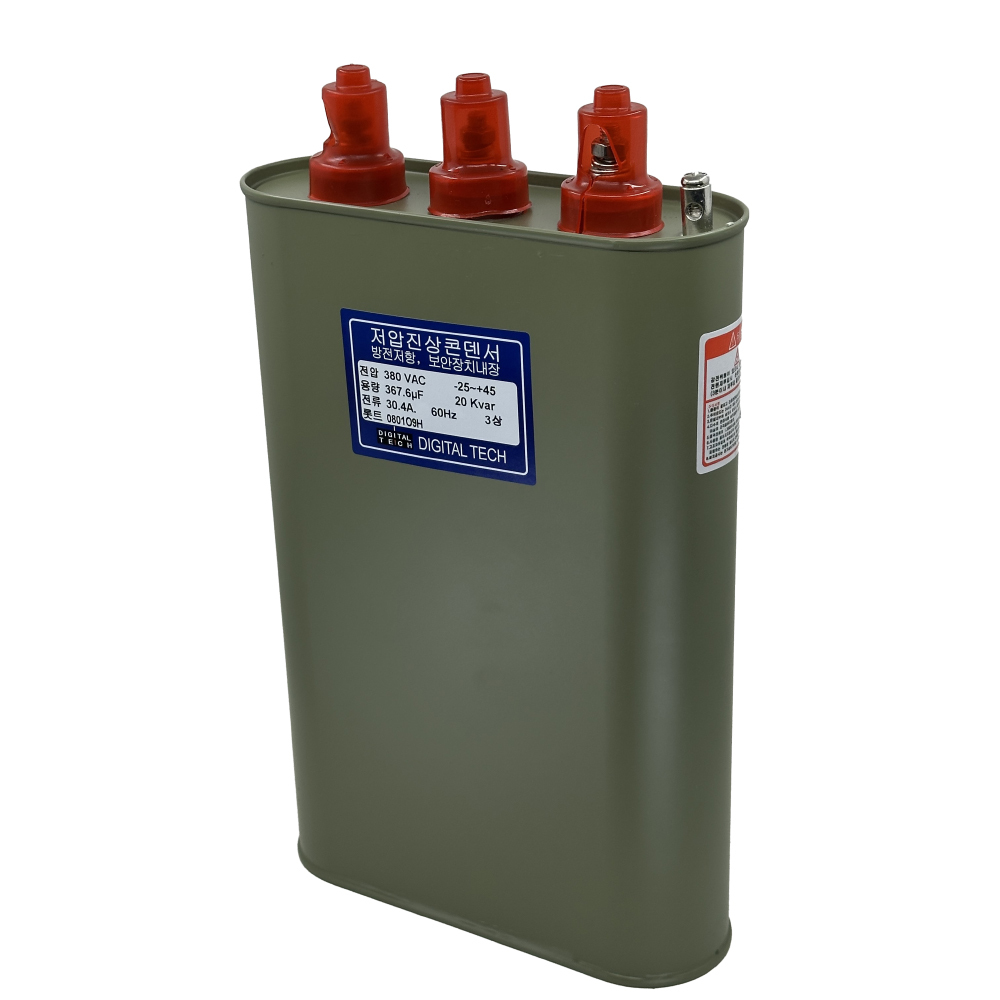

모델명	DLE-3H20K6T
정격전압	380V (삼상)
정격용량	20 kVA급 (표기 기준) / 20K6 시리즈
정격전류(참고)	3Φ 약 30.4A (제공 표 기준)
치수(mm)	A 250 / B 270 (제공 표 기준)
설치 환경	옥내 전용, -25~45℃ (24시간 평균 35℃ 이하)
안전/기능	방전저항 내장, 압력감지 차단형 보안장치 내장
적용 규격	KS C4801, IEC 60831 (설명 내 준용 표기)

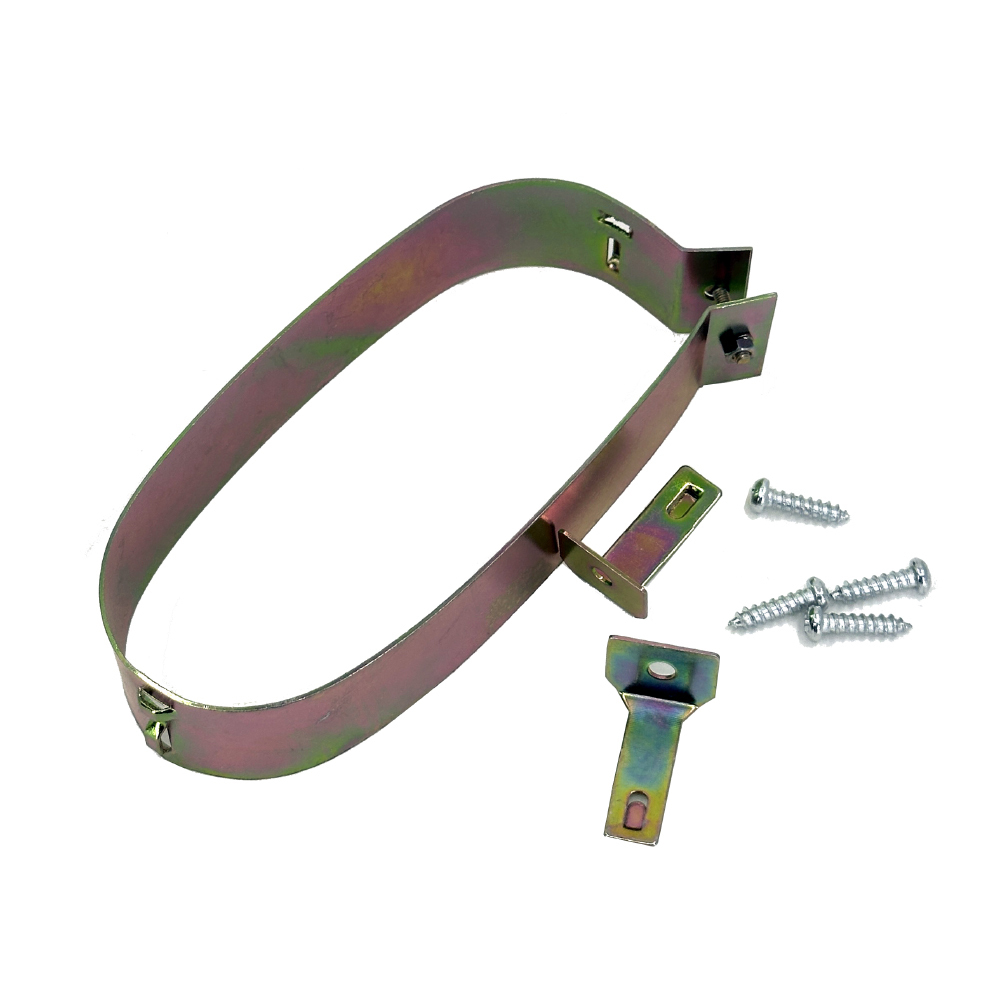

상세 구성품	본품, 취부구 밴드, 고정볼트
기타(오일)	콘덴서용 오일, PCB 미포함(설명 표기)

이 제품을 선택해야 하는 이유

첫째, KS/IEC 준용 표기가 확실합니다. 역률 보상용 콘덴서는 “돌아가기만 하면 된다”가 아니라, 내전압·절연·방전·밀폐 같은 기본 항목이 제품 신뢰도를 가릅니다.

둘째, 보안장치(내압 상승 시 차단) 내장이 명시되어 있습니다. 현장에서는 콘덴서 파열이 2차 사고로 이어질 수 있어, 이 한 줄이 꽤 중요합니다.

셋째, 380V 삼상에서 20K급으로 단계 보상 구성에 넣기 좋은 단위입니다. 자동역률조정기와 조합할 때 “너무 굵지 않게” 단을 나누기 쉬운 용량대입니다.

🏭 적용 분야

• 380V 삼상 유도전동기 부하(펌프, 팬, 콤프레서) 중심의 공장 배전반
• 사출기, 프레스 등 간헐 기동이 많아 역률이 흔들리는 생산 라인 보상반
• 기존 역률 보상반(콘덴서 뱅크)에서 동일 등급 교체 또는 증설
• 변압기/케이블 여유를 확보해 과열을 줄이고 싶은 현장

🔧 설치 시 주의사항

1. 옥내 전용 조건을 우선 확인합니다. 습기, 염분, 분진(특히 금속분)은 누설·발열·절연저하를 빠르게 만듭니다.
2. 콘덴서는 열에 약합니다. 변압기나 저항기 같은 발열체 옆이라면 차열판, 환기, 이격을 먼저 잡는 편이 안전합니다.
3. 고조파(왜곡 전류) 환경이면 그대로 투입하지 않습니다. 진상 콘덴서는 고조파에 취약해 과전류가 걸리기 쉽고, 공진 조건이 생기면 수명이 급격히 줄어듭니다. 필요 시 직렬 리액터(디튜닝) 조합 검토가 권장됩니다.
4. 상부 팽창 공간을 확보합니다. 내부 사고 시 보안장치가 작동하면서 팽창할 수 있어, 상단 여유 약 50mm 이상을 잡는 것이 좋습니다(설명 기준).
5. 빈번한 ON/OFF는 수명을 깎습니다. 자동역률조정기 사용 시 단계 수, 투입 시퀀스, 접촉기 정격(콘덴서용)을 같이 봐야 합니다.

🛠️ 유지보수 가이드

1) 외관 점검은 단순하지만 효과가 큽니다. 팽창, 누유, 단자 변색(열화 흔적)이 보이면 교체 판단이 빠릅니다.

2) 전류 불평형을 봅니다. 단자 전압이 정상인데 상전류 불평형이 커지면(제조사 기준 108% 초과) 내부 열화 가능성이 높습니다.

3) 전원 차단 후 잔류전압 시간을 지킵니다. 방전저항이 있어도 즉시 안전하지 않습니다. 최소 수 분 대기 후 작업하는 절차가 필요합니다.

✅ 결론 및 추천

DLE-3H20K6T는 380V 삼상 설비에서 역률 개선용으로 정석적인 선택지입니다. 유입식 구조에 보안장치, 방전저항, KS/IEC 준용까지 갖춰 “현장 투입 가능한 기본기”가 보입니다.

다만 구매 전에는 반드시 2가지를 확인하는 편이 좋습니다. 첫째, 현재 설비의 고조파 수준과 리액터 필요 여부입니다. 둘째, 기존 보상반의 단계 용량과 제어 방식(자동역률조정기 설정, 접촉기 정격)입니다.

핵심만 요약하면 아래 3가지입니다.

1) 380V 삼상 역률 개선에 맞는 20K급 단위

2) 보안장치·방전저항 내장으로 유지보수 리스크 감소

3) KS C4801 / IEC 60831 준용 표기로 신뢰 기반 확보
