유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 25KVA DLE-3H25K6T
DTJ380V_25KVA DLE-3H25K6T 구매 전 필독
📌 개요

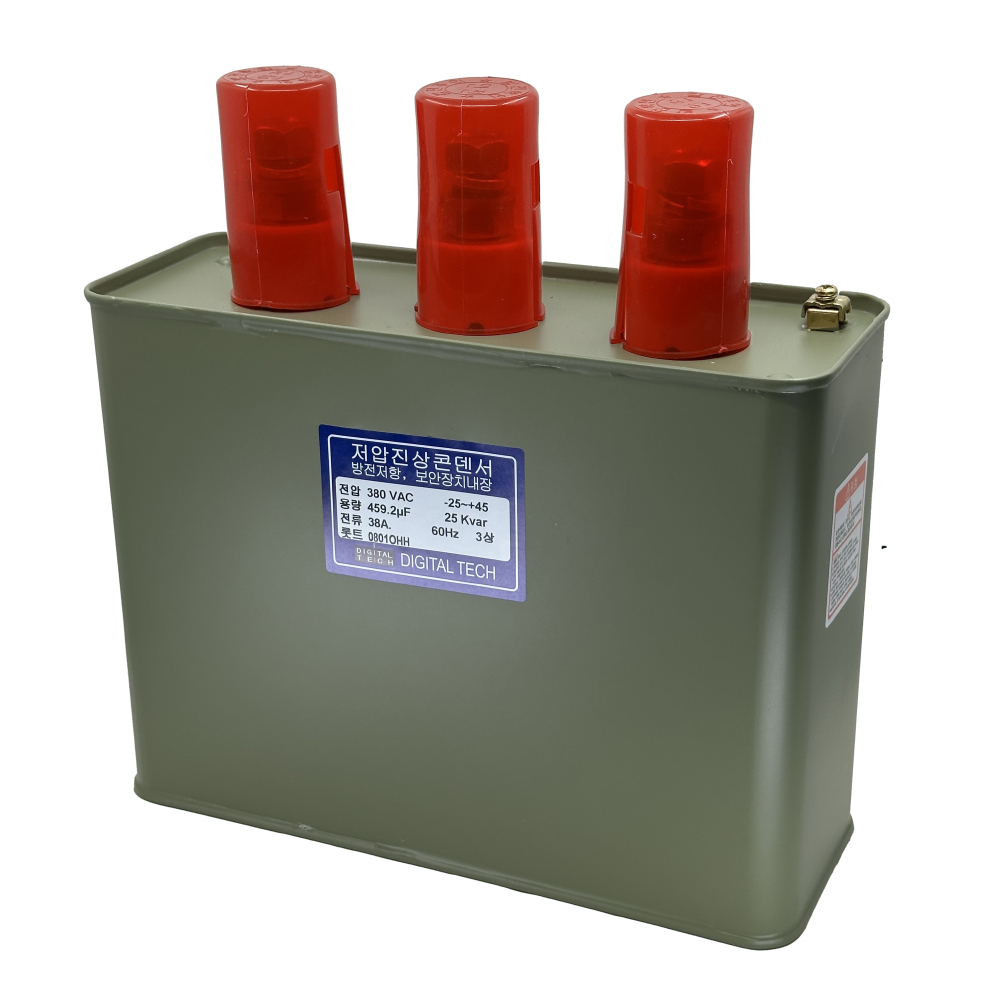

DLE-3H25K6T는 옥내용 유입식 저압 진상 콘덴서(역률 개선용 콘덴서)로, 삼상 380V 계통에서 무효전력을 보상하는 목적에 맞춰 설계된 제품입니다.
현장에서 “역률 벌점”이나 “불필요한 전류”가 문제로 보일 때, 가장 먼저 검토하는 부품이 진상 콘덴서입니다. 다만 용량 선정과 설치 조건을 놓치면 효과가 반감되므로, 구매 전에 체크할 포인트를 중심으로 정리합니다.
이런 분께 필요한 제품입니다
1) 삼상 380V 모터 부하가 많아 역률이 낮고, 수전 설비에서 역률 경보 또는 요금 페널티가 반복되는 경우입니다.
2) 동일한 설비인데도 케이블 발열이나 차단기 여유가 부족해 보일 때입니다. 역률이 낮으면 같은 유효전력에서도 전류가 커지기 쉽습니다.
3) 자동역률조정기(APFR) 패널에서 단계별 보상 용량을 맞춰야 하는데, 25kVAr급 한 뱅크가 필요한 상황입니다. (현장에서는 “25KVA”로도 많이 부르지만, 역률 보상에서는 kVAr 개념으로 접근하는 편이 안전합니다.)
⚙️ 주요 사양
| 항목 | 사양 |
|---|---|
| 카테고리 | 콘덴서 커패시터>저압 진상 콘덴서 |
| 모델명 | DLE-3H25K6T |

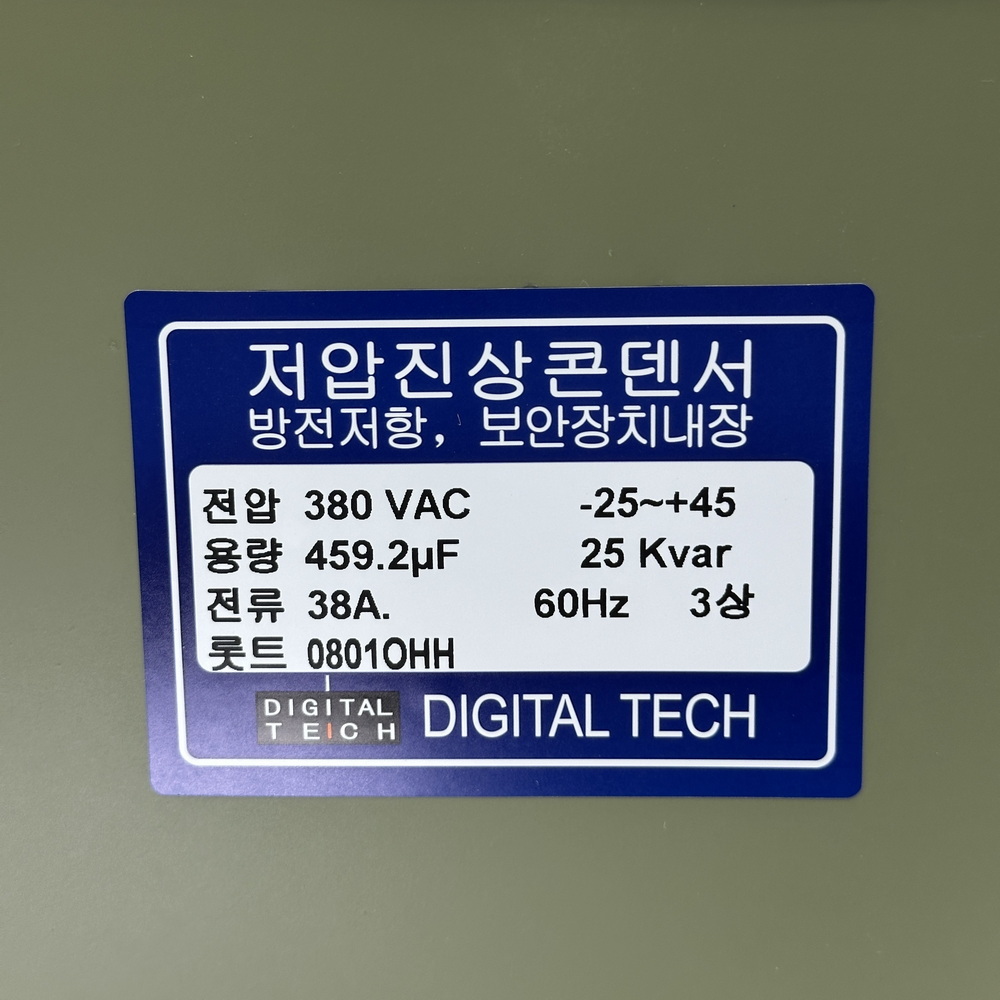

| 정격전압 | 380V (삼상) |
| 정격용량 | 25kVAr급 (표기: 25KVA / 정격용량 25) |
| 정격전류(참고) | 3Φ 38.0A |
| 외형 치수(참고) | A 180mm / B 245mm |
| 형식 | 유입식, 옥내용 |
| 보호 요소 | 압력감지 차단형 보안장치 내장, 방전저항 내장 |
| 준용 규격 | KS C4801, IEC 60831 |

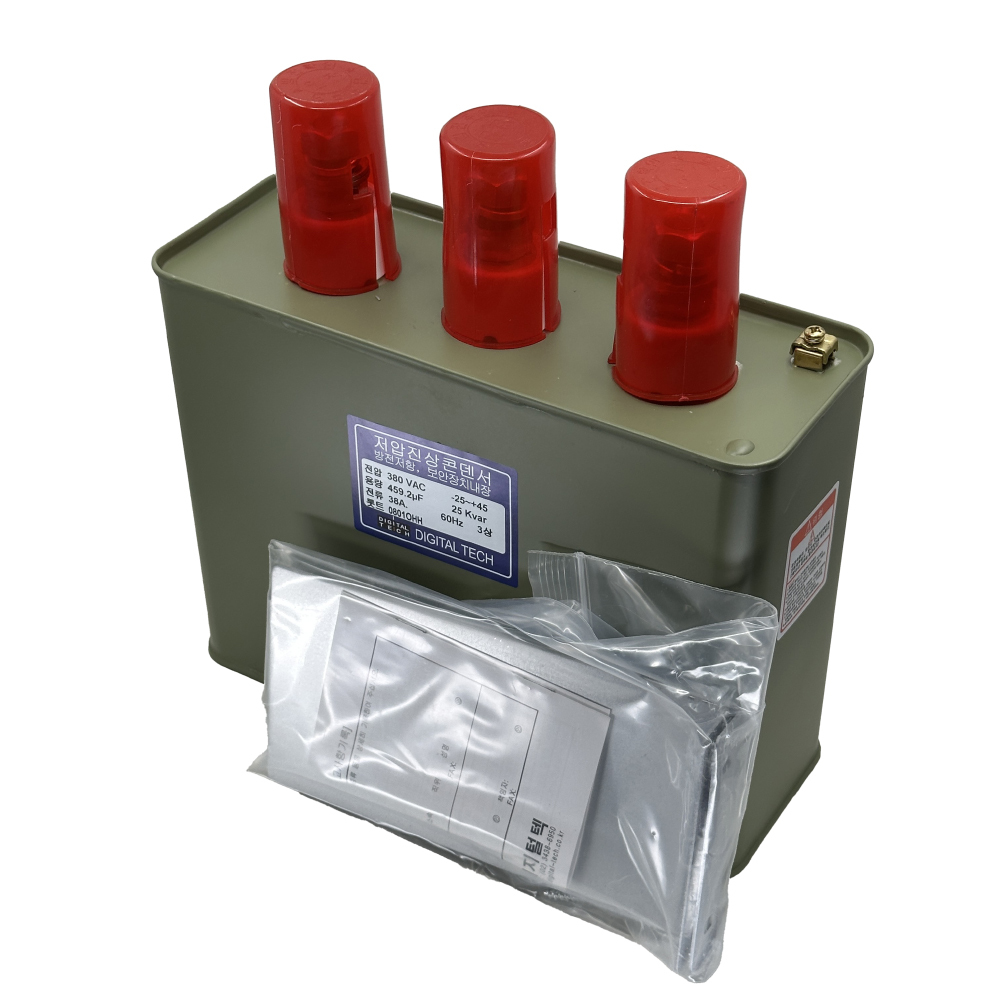

| 기본 구성품 | 본품, 취부구 밴드, 고정볼트 |
| 기타 | 상세 사양 문의 필요 |
🏭 적용 분야
사출기, 콤프레서, 송풍기 등 유도전동기 위주의 생산 설비 분전반
자동역률조정기(APFR) 연동 콘덴서 뱅크 교체 및 증설
수전 설비에서 역률 목표(예: 0.9~0.95 이상) 관리가 필요한 사업장
케이블/차단기 여유가 타이트한 라인에서 무효전류 저감이 필요한 경우
🔧 설치 시 주의사항
옥내용 전용 조건을 지켜야 합니다. 습기, 분진, 염해, 부식성 가스가 있으면 수명이 급격히 줄어듭니다.
고조파 환경 점검이 먼저입니다. 진상 콘덴서는 고조파에 취약한 편이라, 인버터/서보가 많은 현장은 리액터 조합 여부를 함께 검토해야 합니다.
과전압 여유를 확인해야 합니다. 설비 전압이 상시 높게 나오면, 정격전압 한 단계 상향(예: 440V급) 검토가 오히려 경제적일 때가 많습니다.
배선 굵기와 개폐기 용량을 전류 기준으로 잡아야 합니다. 이 급에서는 정격전류가 3Φ 38A 수준이라, 단자 발열이 나지 않게 여유 있게 구성하는 편이 깔끔합니다.
팽창 공간을 확보해야 합니다. 보안장치가 동작하는 구조이므로 상부/전후 여유(약 50mm 이상)를 두는 설치가 안전합니다.
🛠️ 유지보수 가이드
첫째, 월 1회 정도는 외관과 온도를 함께 봐야 합니다. 몸체 팽창, 누유, 표면온도 상승(주위 대비 과도한 상승)은 교체 신호로 보는 편이 안전합니다.
둘째, 상전류 불평형을 확인합니다. 전압이 정상인데도 전류 불평형이 커지면 내부 열화 가능성이 있습니다. 패널이라면 단계 투입 후 전류가 명판 대비 크게 벗어나는지도 함께 확인합니다.
셋째, 차단 후 잔류전압 시간을 습관적으로 잡습니다. 방전저항 내장이라도 즉시 만지는 작업은 위험합니다. 실무에서는 최소 5분 대기 후 작업하는 방식이 무난합니다.
✅ 결론 및 추천
DLE-3H25K6T는 삼상 380V 설비에서 역률 개선을 “정석대로” 구성하려는 현장에 잘 맞는 저압 진상 콘덴서입니다.
구매 결정은 아래 3가지만 맞으면 속 편합니다.
1) 보상 목표 용량이 25kVAr급으로 적정한지(과보상 여부 포함) 확인합니다.
2) 고조파 환경(인버터 비중)과 리액터 필요 여부를 함께 검토합니다.
3) KS/IEC 준용 및 보안장치 내장 같은 기본 안전 요건을 충족하는지 확인합니다. 이 제품은 해당 신뢰 요소가 명확한 편입니다.
