유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 220V 50KVA DLE-2B50K6T

DTJ220V_50KVA 구매 전 필독

📌 개요

DLE-2B50K6T는 DTJ220V_50KVA 유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 220V 50KVA DLE-2B50K6T 조건으로 찾는 사용자를 위한 콘덴서 커패시터>저압 진상 콘덴서 제품입니다.

진상 콘덴서(역률이 낮은 부하의 역률을 개선하는 콘덴서)는 부하와 병렬로 접속하는 방식이 일반적이며, 설비의 역률 개선 목적에서 교체/신규 설치를 검토하게 됩니다.

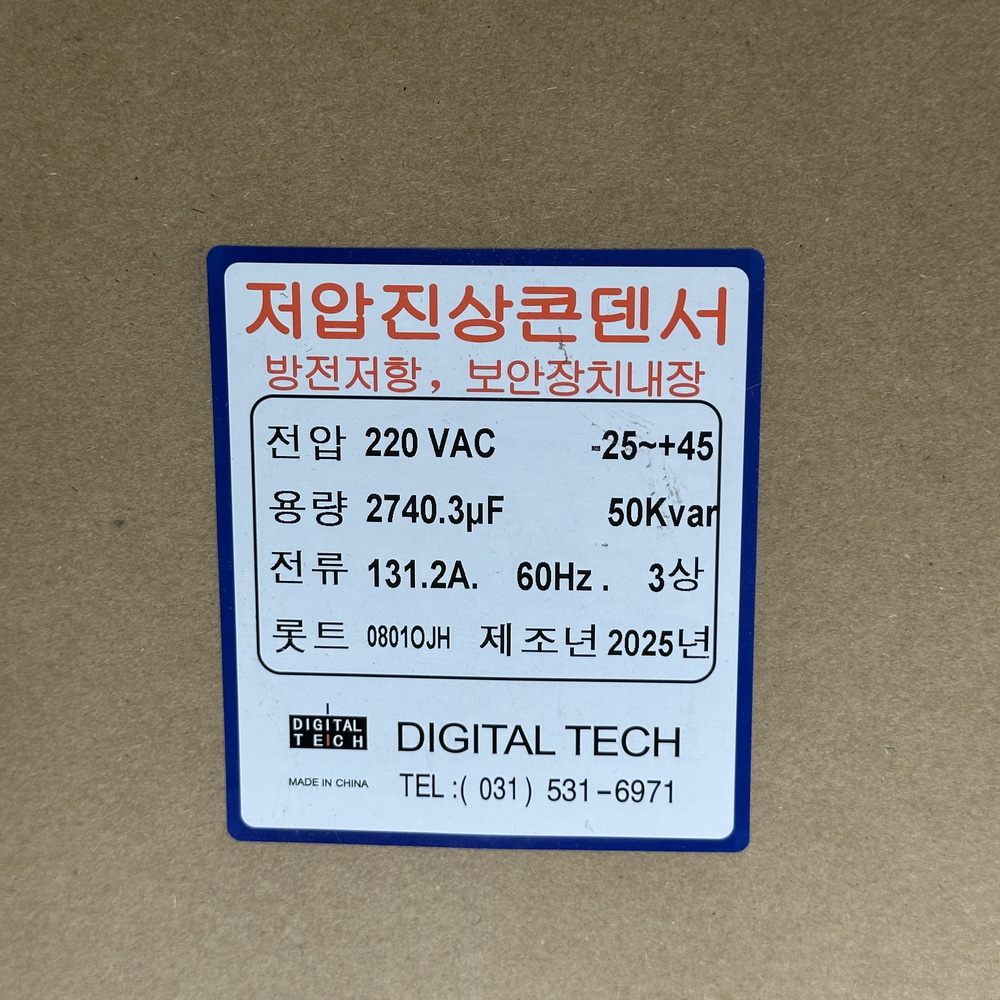

⚙️ 주요 사양

이 제품은 220V 저압 계통에서 사용하는 진상 콘덴서로, 설치 전에는 전압 일치 여부와 설치 환경(옥내 전용/온도 범위)을 먼저 확인하는 것이 선택의 핵심입니다.

항목	사양
카테고리	콘덴서 커패시터>저압 진상 콘덴서
모델명	DLE-2B50K6T
주요 사양	220V
정격용량(표기)	50 (표에는 µF로 표기되어 있으나, 표기 단위 혼재 가능성 있어 상세 사양 문의 필요)
정격전류(표 기준)	1Φ 227.3A / 3Φ 131.2A
치수(mm, 표 기준)	A 300 / B 365
설치 장소	옥내 전용
사용 주위 온도	영하 25도 ~ 영상 45도(24시간 평균 35도 이하)
보안장치	압력감지 차단형 보안장치 내장
방전저항	전원 개방 후 3분 이내 잔류전압 75V 이하
함침제	콘덴서용 오일(PCB 포함 안 됨)
준용 규격	KS C4801, JS C4901, IEC 60831

👷 이런 분께 필요한 제품입니다

DTJ220V_50KVA 유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 220V 50KVA DLE-2B50K6T을 찾는 경우는 보통 역률 개선 목적이 명확한 현장입니다.

• 역률이 낮은 부하를 운용 중이며, 역률 개선용 진상 콘덴서를 병렬 접속 방식으로 적용하려는 경우
• 220V 저압 계통에서 옥내 설치 조건을 전제로 제품을 찾는 경우
• 보안장치(압력감지 차단형) 및 방전저항 내장 조건을 확인하고 구매 결정을 하려는 경우

🏭 적용 분야

본 제품은 “옥내 전용” 조건이 명시되어 있어, 옥내 전기설비 내에서 역률 개선이 필요한 지점에 검토하는 흐름이 일반적입니다. 구체 설비군/부하 유형은 입력 정보에 없어 상세 사양 문의 필요입니다.

• 옥내 전기실/분전반 등 저압 역률 개선 목적의 설비
• 부하와 병렬 접속으로 진상 보상을 구성하는 설비
• 과전압/과전류 허용 범위 내에서 운용되는 저압 설비
• 고조파 유입이 관리되는(통상 전류고조파 5% 이하 조건) 현장

🔍 이 제품을 선택해야 하는 이유

저압 진상 콘덴서 선택에서는 “전압 일치”와 “설치 환경”이 1차 비교 기준입니다. DLE-2B50K6T는 220V 조건이 명확하며, 옥내 전용 및 사용 주위 온도 범위가 제시되어 현장 조건 대조가 빠릅니다.

또한 내부 내압사고 시 가스 압력으로 보안장치가 동작해 전원으로부터 소자를 차단하는 원리가 안내되어 있어, 안전 측면에서의 설계 의도를 문서로 확인할 수 있습니다. 다른 용량/치수 모델과 비교 시에는 표의 치수(A/B)와 정격전류(1Φ/3Φ)를 기준으로 설치 공간과 배선/개폐기 용량 검토가 필요합니다.

🔧 설치 시 주의사항

설치 전에는 전기적 조건과 현장 환경을 동시에 점검해야 합니다. 아래 항목은 제공된 설치/사용 조건을 기준으로 정리한 필수 체크리스트입니다.

1. 설치 장소: 옥내 전용이며, 비/습도/침수 우려가 있는 장소는 피해야 합니다.
2. 온도 조건: 영하 25도~영상 45도(24시간 평균 35도 이하)를 벗어나지 않도록 합니다.
3. 과전압/과전류: 과전압율 110%는 24시간 중 8시간 이내, 115%는 30분 이내, 120%는 1개월 중 5분 이내 2회 이하, 130%는 1개월 중 1분 이내 2회 이하 조건을 준수합니다. 최대 허용 과전류는 정격전류의 130% 이내입니다.
4. 배선/단자: 연선을 사용하고 전선 굵기는 정격전류의 1.35배 이상을 고려합니다. 단자부는 절연커버를 적용하며, 전원 차단 후 자체 방전되더라도 5분 이내 접촉은 감전 위험이 있어 주의가 필요합니다.

🛠️ 유지보수 가이드

정기 점검에서는 외관과 온도, 전류 상태를 중심으로 확인하는 것이 효율적입니다. 고장 판정 기준으로는 선로전류 불평형율이 108%를 넘는 경우, 외관 팽창, 표면온도가 주위 대비 25°C 이상 높은 경우, 누유, 이상 소음, 정격전류와 측정치 차이가 큰 경우, 몸체 누전 등이 제시되어 있습니다.

또한 콘덴서는 고조파 유입에 취약하므로 통상 전류고조파 5% 이하 조건에서 사용하도록 안내되어 있으며, 직렬 리엑터 등 주변기기와의 조합에서 공진이 발생하지 않도록 주의가 필요합니다(주변기기 상세 용량은 상세 사양 문의 필요).

❓ 자주 묻는 질문

Q1. 어떤 현장에서 우선 검토할 만한가

220V 저압 계통에서 역률이 낮은 부하를 운용하며, 콘덴서를 부하와 병렬로 접속해 역률 개선을 구성하려는 옥내 현장에서 우선 검토 가치가 있습니다. 다만 현장 부하 특성/필요 용량 산정은 입력 정보에 없어 상세 사양 문의 필요입니다.

Q2. 설치 전에 가장 먼저 확인할 사항은 무엇인가

첫째는 계통 전압이 220V인지 여부입니다. 둘째는 설치 환경이 옥내이며 온도 범위(영하 25도~영상 45도, 평균 35도 이하)에 부합하는지 확인해야 합니다. 셋째는 과전압/과전류 허용 조건과 단자 절연, 방전(전원 개방 후 잔류전압 3분 이내 75V 이하) 관련 안전 절차를 점검하는 것입니다.

✅ 결론 및 추천

DLE-2B50K6T는 DTJ220V_50KVA 유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 220V 50KVA DLE-2B50K6T 조건으로 역률 개선을 목적에 두는 사용자가 사양 대조를 빠르게 할 수 있는 제품입니다.

구매 전 핵심은 3가지입니다. (1) 계통 전압 220V 일치 여부, (2) 옥내 설치 및 온도/습도 등 환경 적합성, (3) 정격전류 기반의 배선 굵기(1.35배 고려)와 과전압/과전류 허용 조건 준수 여부입니다.
