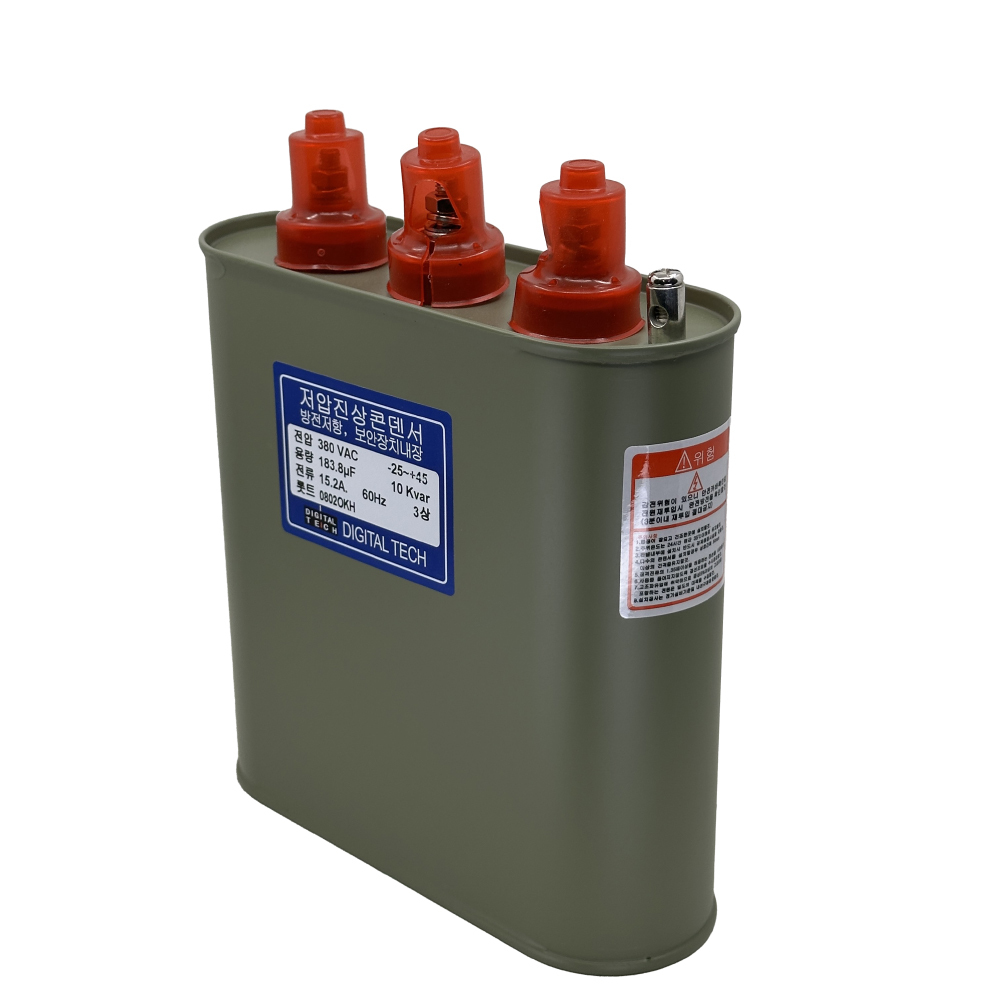

유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 10KVA DLE-3H10K6T

DTJ380V_10KVA 구매 전 필독

📌 개요

DLE-3H10K6T는 DTJ380V_10KVA 유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 10KVA DLE-3H10K6T로 표기되는 제품으로, 역률(전압과 전류 위상 차이로 인한 효율 지표)이 낮은 부하의 역률을 개선할 때 검토되는 저압 진상 콘덴서입니다.

현장에서는 역률 개선, 전력손실 경감 등의 목적에서 저압콘덴서/저압커패시터를 찾는 경우가 많으며, 이 제품은 옥내 전용 조건과 허용 전압·전류 기준을 함께 확인한 뒤 적용 여부를 판단하는 구성이 적합합니다.

⚙️ 주요 사양

아래 표는 구매자가 가장 먼저 확인하는 항목 위주로 정리한 내용입니다. 특히 380V는 적용 가능한 배전 전압 범위를 의미하므로, 현장 선간전압과 일치 여부를 우선 확인하는 것이 안전합니다.

항목	사양
카테고리	콘덴서 커패시터>저압 진상 콘덴서
모델명	DLE-3H10K6T
주요 사양	380V
상세 사양(표 제공)	정격용량(µF): 10 / 정격전류(A): 1Φ 26.3, 3Φ 15.2 / 치수(mm): A 165, B 185 / FIG: 5 / 비고: KS

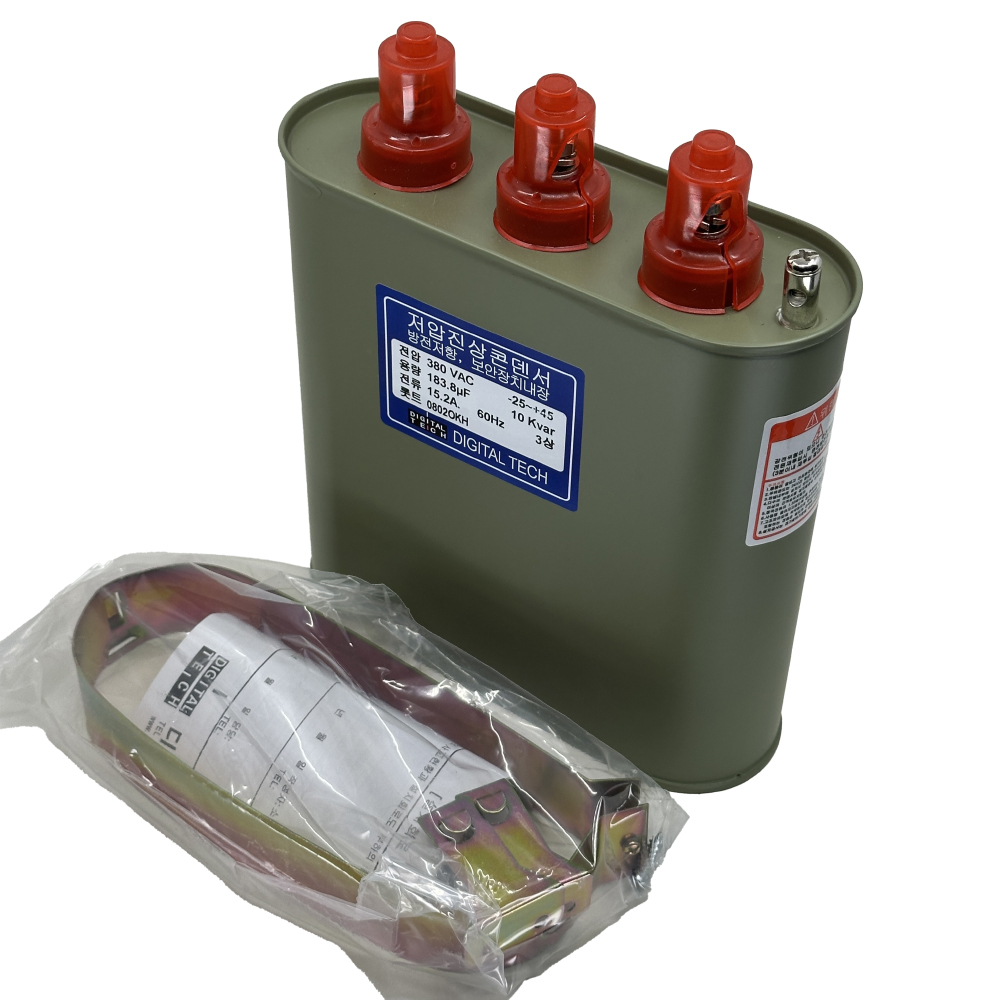

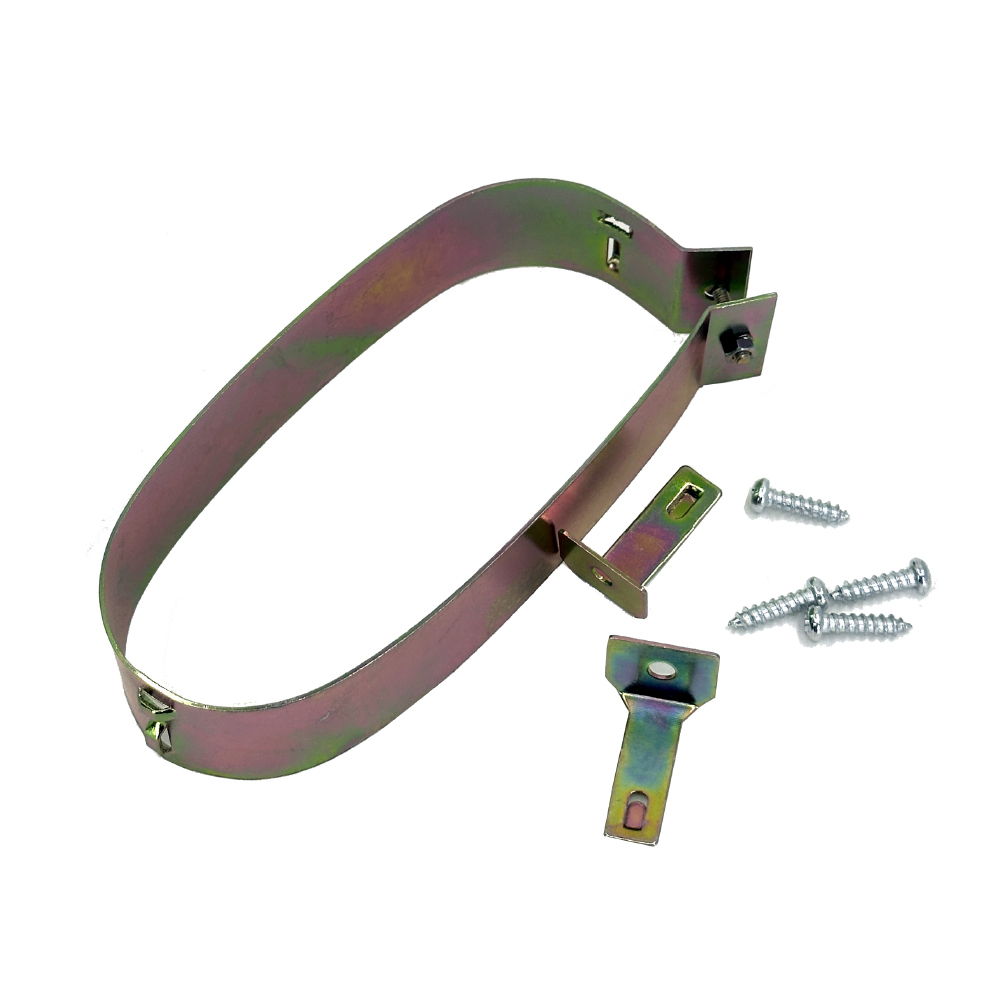

기본 구성품	저압콘덴서 본품, 취부구 밴드, 고정볼트
설치 장소	옥내 전용
사용 주위 온도	영하 25도 ~ 영상 45도 (24시간 평균 35도 이하)
보안장치/방전	압력감지 차단형 보안장치 내장, 방전저항 내장(개방 후 3분 이내 75V 이하)
함침제	콘덴서용 오일 (PCB 포함안됨)
준용 규격	KS C4801, JS C4901, IEC 60831

👷 이런 분께 필요한 제품입니다

유입식 저압 진상 콘덴서는 부하와 병렬로 접속해 역률을 개선하는 용도로 사용됩니다. 아래와 같은 상황이라면 DLE-3H10K6T를 우선 검토할 가치가 있습니다.

• 옥내 설비에서 삼상(3상) 380V 계통의 역률 개선용 저압진상콘덴서를 찾는 경우
• 보안장치(압력식)와 방전저항 내장 조건을 명시적으로 확인하고 싶은 경우
• 설치 온도 범위, 과전압·과전류 허용 조건 등 운영 기준을 함께 관리해야 하는 현장

🏭 적용 분야

진상콘덴서는 역률이 낮은 부하에서 입력 전류의 위상 지연을 보정하도록 사용하는 것이 일반적입니다. 따라서 다음과 같은 설비군에서 적용 여부를 검토하게 됩니다.

• 옥내 배전반/전기실 등에서 저압 진상 콘덴서가 필요한 설비
• 역률 개선(저압진상) 목적의 삼상 380V 계통
• 자동역률조정기와 함께 운용되는 역률 개선 구성(상세 결선/호환은 상세 사양 문의 필요)
• 고조파 유입에 주의가 필요한 환경(통상 5% 이하 전류고조파 조건에서 사용)

🔍 이 제품을 선택해야 하는 이유

저압진상콘덴서 선택에서는 “전압 일치”와 “운영 조건 내 사용”이 핵심입니다. DLE-3H10K6T는 380V 계통용으로 제시되어 있어 380V 설비에서 전압 기준을 맞추기 쉬우며, 제품 표에 치수(A 165mm, B 185mm)와 정격전류(3Φ 15.2A)가 함께 제시되어 설치 공간과 배선/개폐기 검토에 유리합니다.

또한 KS C4801 및 IEC 60831 등 준용 규격이 명시되어 있어, 규격 기반으로 저압콘덴서 비교 판단을 하려는 구매자에게 확인 포인트가 됩니다.

🔧 설치 시 주의사항

저압커패시터 설치는 전기적 위험과 직결되므로, 제품이 제시한 설치 조건과 주의사항을 기준으로 점검해야 합니다.

1. 설치 장소는 옥내 전용이며, 비·습기·침수 우려 장소는 피해야 합니다.
2. 사용 주위 온도는 영하 25도 ~ 영상 45도(24시간 평균 35도 이하) 범위를 준수해야 합니다.
3. 과전압 허용 조건(110% 8시간 이내, 115% 30분 이내, 120% 월 2회/각 5분 이내, 130% 월 2회/각 1분 이내)과 최대 허용 과전류(정격의 130% 이내)를 운영 기준으로 반영해야 합니다.
4. 단자부는 절연커버로 절연하고, 콘덴서는 바로 세워 설치하며 접지선을 접속해야 합니다(N1형 제외 조건은 있으나 본 모델 해당 여부는 상세 사양 문의 필요).

🛠️ 유지보수 가이드

운전 중에는 외관과 전기적 이상 징후를 동시에 점검하는 방식이 효율적입니다. 고장 판정 기준으로는 선로전류 불평형율이 108%를 넘는 경우, 외관이 현저히 팽창한 경우, 표면온도가 주위 온도보다 25°C 이상 높게 차이나는 경우, 절연유 누출, 이상 소음, 정격전류와 측정치 차이가 큰 경우, 몸체 누전 등이 제시되어 있으므로 해당 징후가 보이면 철거 또는 교체를 검토해야 합니다.

전원 차단 후 자체 방전되더라도 5분 이내 접촉 시 감전 위험이 있을 수 있으므로, 점검 시 안전 시간을 확보하는 것이 중요합니다.

❓ 자주 묻는 질문

Q1. 어떤 현장에서 우선 검토할 만한가

DLE-3H10K6T는 옥내 전용 조건의 삼상(3상) 380V 계통에서 역률 개선용(저압 진상 콘덴서)으로 검토됩니다. 사용 주위 온도 범위와 과전압·과전류 허용 기준을 준수할 수 있는 전기실/배전반 환경에서 적용 판단이 수월합니다.

Q2. 설치 전에 가장 먼저 확인할 사항은 무엇인가

첫째, 현장 전압이 380V 조건과 맞는지 확인해야 합니다. 둘째, 옥내 설치 가능 여부와 습기·침수·부식성 GAS 등 피해야 할 장소 조건을 점검해야 합니다. 셋째, 정격전류 및 전선 굵기(정격전류의 1.35배 이상 고려), 단자 절연커버 적용 등 기본 설치 주의사항을 설치 계획에 반영해야 합니다.

✅ 결론 및 추천

DLE-3H10K6T(DTJ380V_10KVA 유입식 저압 진상 콘덴서 커패시터 캐패시터 옥내용 삼상 3상 380V 10KVA DLE-3H10K6T)는 옥내 380V 삼상 계통에서 역률 개선을 목적으로 저압진상콘덴서를 찾는 경우에 검토 가치가 있는 구성입니다.

구매 전에는 ① 380V 전압 일치, ② 옥내/온도/과전압·과전류 허용 조건 준수, ③ 설치 공간(치수)과 안전 요소(보안장치·방전저항 내장)를 핵심 기준으로 정리하면 비교와 적용 판단이 빨라집니다.
